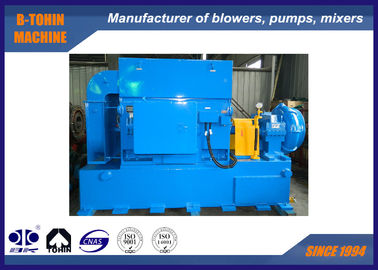

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

شماره مدل.

GS250-1.75

فشار دیفرانسیل تخلیه

75KPA

توان موتور

400KW

ظرفیت هوا

250 متر مکعب در دقیقه

نوع موتور

380/400/415/440 ولت/6 کیلو ولت/10 کیلو ولت، 3 فاز، 50/60 هرتز

1. دستگاه پره راهنمای ورودی

• موقعیت - در جلوی پروانه دمنده

  ---

• عملکرد - نه تنها برای تنظیم ظرفیت دمنده در محدوده 45% - 100%، بلکه برای اطمینان از دستیابی دمنده به بالاترین راندمان در محدوده تنظیم خود، به ویژه زمانی که پارامترهای عملیاتی از داده های طراحی شده منحرف می شوند (دمای پایین یا فشار پایین).

  ---

• تنظیم - عملکرد خودکار یا دستی با کلیک بر روی صفحه لمسی جعبه کنترل دمنده. در حالت عملکرد خودکار، پره راهنمای ورودی توسط اپراتور الکتریکی با نسبت مشخص پس از دریافت سیگنال 4-20mA DC تنظیم می شود، در حالی که در حالت عملکرد دستی یا نگهداری، پره به صورت دستی تنظیم می شود.

2. طراحی حلزونی بالغ


عملکرد پنوماتیک قابل اعتماد، راندمان بالا، راندمان چند متغیر 85%.

3. پروانه با راندمان بالا

• منحنی پروانه با شبیه سازی شرایط کاری بر روی کامپیوتر انتخاب شده و برای جریان واقعی گاز مناسب تر است.

  ---

• ساخته شده از آلیاژ آلومینیوم هوایی یا فولاد ضد زنگ، مسیر باز خمیده به عقب (کمترین زاویه شیب 6 درجه)، سطح ماشین کاری شده ظریف.

4. ساختار جعبه دنده افزایشی و بلبرینگ با قابلیت اطمینان بالا



• جعبه دنده دارای ساختار افقی جدا شده است، پوسته حلزونی به پوسته پایینی متصل است و از پوسته بالایی جدا شده است، که زمان لازم برای باز کردن درب جعبه را کوتاه می کند.

• ---

  شفت پرسرعت از فناوری دیسک فشاری سخت استفاده می کند، راندمان بالا و اتلاف مکانیکی کم که توسط تماس خطی تأیید شده است.
• بلبرینگ بیضی (جابه جا شده) برای چرخ دنده بزرگ، بلبرینگ پد شیب دار برای چرخ دنده پرسرعت استفاده می شود.

  ---

• شفت دمنده و چرخ دنده از فولاد فورجینگ عملیات حرارتی شده و به درستی سنگ زده شده است. هر سرعت بحرانی افقی در محدوده ±15% سرعت عادی و سرعت تشدید پیچشی در محدوده ±10% سرعت در حال اجرا قرار دارد، تمام قطعات دوار به صورت دینامیکی متعادل هستند.

  ---

• چرخ دنده افزایشی از نوع مارپیچ محور موازی با چرخ دنده کوچک یکپارچه و شفت دوار است.

• ---

  ساخته شده از فولاد آلیاژی فورجینگ با سخت کاری سطحی و سنگ زده شده دقیق، شاخص سرویس چرخ دنده حداقل 1.8 است.

5. رانندگی دنده با دقت بالا

• چرخ دنده با درجه کیفیت بالاتر استفاده شده است.

  ---

• درجه دقت چرخ دنده در ISO1328 5~4 پایدار است.

  ---

• درجه دقت می تواند به 3 برسد.
• درجه دقت برابر با استاندارد AGMA یا DIN

6. اتصال بین پروانه و شفت پرسرعت

• نوع اتصال کلید (پین) انتهای صاف و شفت مثلثی را اتخاذ کنید.

  ---

• بالاترین توانی که می تواند منتقل کند به 3000 کیلووات می رسد.

  ---

• مونتاژ و جداسازی آسان بدون آسیب رساندن به قطعات

7. آب بندهای با کارایی بالا

• جنس آب بندها آلیاژ با بافت نرم است (آب بند مارپیچی استفاده شده است).

  ---

• عملکرد قابل اعتماد، عمر طولانی

  ---

• مشکل نشتی وجود ندارد

  ---

• هزینه نگهداری کم، تعویض آسان

  ---

• مصرف انرژی با عدم اصطکاک کاهش یافته است.
