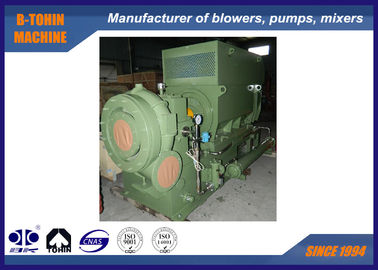

250KW Single Stage Centrifugal Blowers 9600m3/h Water Cooling type

شماره مدل

GS180-1.7

فشار تفاضلی تخلیه

70KPA

توان موتور

280 کیلووات

ظرفیت هوا

180 متر مکعب در دقیقه

نوع موتور

380/400/415/440V/6KV/10KV، 3 فاز، 50/60 هرتز

1. دستگاه پره راهنمای ورودی

• موقعیت - در جلوی پروانه بلوئر

  ---

• عملکرد - نه تنها برای تنظیم ظرفیت بلوئر در محدوده 45% - 100%، بلکه برای اطمینان از دستیابی بلوئر به بالاترین راندمان در محدوده تنظیم خود، به ویژه زمانی که پارامترهای عملیاتی از داده های طراحی شده منحرف می شوند (دمای پایین یا فشار پایین).

  ---

• تنظیم - عملکرد خودکار یا دستی با کلیک بر روی صفحه لمسی جعبه کنترل بلوئر. در عملکرد خودکار، پره راهنمای ورودی توسط اپراتور الکتریکی با نسبت تنظیم شده پس از دریافت سیگنال DC 4-20mA تنظیم می شود، در حالی که در عملکرد دستی یا شرایط نگهداری، پره به صورت دستی تنظیم می شود.

2. طراحی حلزونی بالغ


عملکرد پنوماتیک قابل اعتماد، راندمان بالا، راندمان چند متغیر 85 درصد.

3. پروانه با راندمان بالا

• منحنی پروانه با شبیه سازی شرایط کاری بر روی کامپیوتر انتخاب شده و برای جریان واقعی گاز مناسب تر است.

  ---

• ساخته شده از آلیاژ آلومینیوم هوایی یا فولاد ضد زنگ، مسیر باز خمیده به عقب (کمترین زاویه شیب 6 درجه)، سطح ماشین کاری شده ظریف.

4. ساختار جعبه دنده افزاینده و بلبرینگ با قابلیت اطمینان بالا



• جعبه دنده دارای ساختار افقی جدا شده است، پوسته حلزونی به پوسته پایینی متصل و از پوسته بالایی جدا شده است، که زمان لازم برای باز کردن درب جعبه را کوتاه می کند.

• ---

  شفت پرسرعت از فناوری دیسک فشاری سخت استفاده می کند، راندمان بالا و اتلاف مکانیکی کم که توسط تماس خطی تأیید شده است.
• بلبرینگ بیضوی (جابه جایی) برای چرخ دنده بزرگ، بلبرینگ پد شیب دار برای چرخ دنده پرسرعت استفاده می شود.

  ---

• شفت بلوئر و چرخ دنده از فولاد فورجینگ عملیات حرارتی شده و به درستی سنگ زده شده است. هر سرعت بحرانی افقی در محدوده ±15% سرعت نرمال و سرعت تشدید پیچشی در محدوده ±10% سرعت در حال کار قرار دارد، تمام قطعات دوار به صورت دینامیکی متعادل هستند.

  ---

• چرخ دنده افزاینده از نوع مارپیچ محور موازی با چرخ دنده کوچک یکپارچه و شفت دوار است.

• ---

  ساخته شده از فولاد آلیاژی فورجینگ با سخت کاری سطحی و به دقت سنگ زده شده، شاخص عمر چرخ دنده حداقل 1.8 است.

5. رانندگی با دنده با دقت بالا

• چرخ دنده با درجه کیفیت بالاتر استفاده شده است.

  ---

• درجه دقت چرخ دنده در ISO1328 5~4 پایدار است.

  ---

• درجه دقت می تواند به 3 برسد.
•  درجه دقت برابر با استاندارد AGMA یا DIN

6. اتصال بین پروانه و شفت پرسرعت

• نوع اتصال کلید انتهای صاف (پین) و شفت مثلثی را اتخاذ می کند.

  ---

• بالاترین توانی که می تواند منتقل کند به 3000 کیلووات می رسد.

  ---

• مونتاژ و جداسازی آسان بدون آسیب رساندن به قطعات

7. آب بندهای با کارایی بالا

• جنس آب بندها آلیاژ با بافت نرم است (آب بند مارپیچی استفاده شده است).

  ---

• عملکرد قابل اعتماد، عمر طولانی.

  ---

• مشکل نشتی وجود ندارد.

  ---

• هزینه نگهداری پایین، تعویض آسان.

  ---

• مصرف انرژی با عدم اصطکاک کاهش یافته است.
