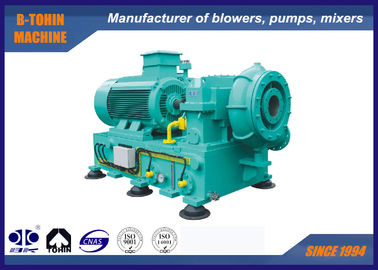

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower

جزئیات محصول:

محل منبع:	China
نام تجاری:	BK
گواهی:	ISO9001/ISO14001
شماره مدل:	GS120-2.0

پرداخت:

مقدار حداقل تعداد سفارش:	1 set
قیمت:	Negotiation
جزئیات بسته بندی:	Export standard wooden case
زمان تحویل:	20-40 working days, depends on order amount and specification
شرایط پرداخت:	L/C, T/T
قابلیت ارائه:	10 SETS per month

مخاطب

توضیحات محصول جزئیات

ظرفیت هوا:	120m3 / min	فشار دیفرانسیل را تخلیه کنید:	100Kpa
قدرت موتور:	250 کیلو وات	تخلیه متولد شد:	DN300 (12 اینچ)
نوع خنک کننده:	اب	نوع رانده شده:	جفت
برجسته:	high speed centrifugal blower,industrial fans blowers , industrial fans blowers

دمنده سانتریفیوژ منفرد 120 متر مکعب در دقیقه ، همزن عرضی ، دمنده پره ورودی

درباره GS

دمنده سانتریفیوژ با سرعت بالا GS تک فاز مخصوص هوادهی گیاهان فاضلاب است.

Single phase high speed centrifugal blower which has more than 80% efficiency can replace Roots blower and multi-phase centrifugal blower. دمنده گریز از مرکز تک فاز با سرعت بالا که دارای بیش از 80٪ راندمان است می تواند جایگزین دمنده ریشه و دمنده گریز از مرکز چند فاز شود. Compared with Roots blower, it is a revolutionary improvement. در مقایسه با دمنده ریشه ، یک پیشرفت انقلابی است.

مشخصات فنی

شماره مدل	GS120-2.0
فشار دیفرانسیل را تخلیه کنید	100KPA
قدرت موتور	250 کیلو وات
ظرفیت هوا	120m3 / min
نوع موتور	380/400/415 / 440V / 6KV / 10KV، 3PHASES، 50 / 60HZ
مارک موتور	استاندارد: موتور زیمنس بید یا موتور وان موتور زیمنس و ABB برای گزینه شما

برنامه های کاربردی

a. آ. For Cement industry: cement conveying blower,ventilating, etc. برای صنعت سیمان: انتقال سیمان ، تهویه و غیره

b. ب For Sewage Treatment System: aeration blower, back-washing blower, etc. برای سیستم تصفیه فاضلاب: دمنده هوادهی ، دمنده پشت شستشو و غیره

c. ج For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. برای انتقال پنوماتیک: به انتقال مواد پودری مانند آرد ، سیمان ، شن ، دانه و غیره.

d. د For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. برای جمع آوری گرد و غبار ، تمیز کردن گرد و غبار ، تهویه در برخی کارخانه ها ، بیمارستان ها ، ساختمان ها و غیره.

e. ه For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. برای نیروگاه برق: انتقال گاز ، افزایش اکسیژن ، تهویه ، تمیز کردن گرد و غبار و غیره

فناوری کلیدی

1. دستگاه پره راهنمای ورودی

موقعیت —— در مقابل پروانه دمنده
عملکرد —— نه تنها برای تنظیم ظرفیت دمنده در 45 - - 100 but ، بلکه همچنین برای اطمینان از رسیدن دمنده به بالاترین راندمان در محدوده تنظیم خود ، به ویژه هنگامی که پارامترهای عملکرد منحرف از داده های طراحی شده (درجه حرارت پایین یا فشار کم).
Adjusting——automatic or manual operation by clicking the touch screen on blower control box. با کلیک کردن روی صفحه نمایش لمسی روی جعبه کنترل دمنده ، عملکرد خودکار یا دستی را تنظیم کنید. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. تحت عملکرد اتوماتیک ، پره راهنمای ورودی پس از دریافت سیگنال 4-20mA DC توسط اپراتور الکتریکی تنظیم می شود ، در حالی که در صورت کار دستی یا شرایط نگهداری ، پره به صورت دستی تنظیم می شود.

2. طراحی حجمی بالغ

عملکرد پنوماتیک قابل اطمینان ، راندمان بالا ، راندمان چند متغیر 85٪.

3. پروانه بهره وری بالا

منحنی پروانه برای شبیه‌سازی شرایط کار بر روی کامپیوتر ، تکرار شونده انتخاب شده و مناسبتر برای جریان واقعی گاز است.
ساخته شده از آلیاژ آلومینیوم هوایی یا فولاد ضد زنگ ، مسیر خم شده به عقب خم شده (کوچکترین زاویه شیب آن از 6 درجه) ، سطح صاف و ماشینکاری شده.

4- ساختار جعبه دنده پله ای و تحمل قابلیت اطمینان بالا

جعبه دنده از ساختار شکاف افقی برخوردار است ، از یک محفظه حجمی که به محفظه پایین وصل شده و از قسمت بالایی جدا شده است ، که از طریق آن زمان لازم برای تخلیه پوشش جعبه کوتاه می شود.
شفت پر سرعت فن آوری دیسک فشار قوی ، راندمان بالا و از دست دادن مکانیکی كم را كه با تماس خط تأیید می شود ، اتخاذ می كند.
بلبرینگ (جابجایی) برای تجهیزات دنده بزرگ ، بلبرینگ کج برای دنده های پر سرعت تصویب شده است.
The shaft of blower and gear is made of heat-treated forging steel and proper grinded. شافت دمنده و چرخ دنده از جنس استنلس استیل حرارتی و آسیاب مناسب ساخته شده است. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. هر سرعت بحرانی افقی در حدود 15 ± از سرعت عادی است و سرعت رزونانس چرخش در محدوده 10 ± از سرعت در حال اجرا است ، تمام قطعات چرخش متعادل است.
چرخ دنده از نوع مارپیچ Parallel Axis با دنده كوچك و شافت چرخان است.
ساخته شده از فولاد آلیاژی فورج شدن سطح و دقیقاً خرد شده ، شاخص خدمات دنده حداقل 1.8 است.

5- رانندگی دنده با دقت بالا

چرخ دنده از درجه کیفیت بهتر به تصویب رسید
درجه دنده دقیق در ISO 532 4 ISO ISO1328 تثبیت شده است
درجه دقیق می تواند به 3 برسد.
درجه دقیق برابر با استاندارد AGMA یا DIN

6. اتصال بین پروانه و شافت پر سرعت

نوع اتصال کلید انتهایی مستقیم (پین) و شافت مثلثی را قبول کنید
بیشترین توان انتقال آن به 3000 کیلو وات می رسد.
راحت در مونتاژ و جداسازی قطعات بدون آسیب به قطعات

7. مهر و موم های با کارایی بالا

The material of seals is alloy of soft texture. جنس مهر و موم ها آلیاژ بافت نرم است. (spiral seal adopted) (مهر مارپیچ اتخاذ شده)
عملکرد قابل اعتماد ، عمر طولانی
مشکلی برای نشت وجود ندارد
هزینه کم مورد نیاز برای تعمیر و نگهداری ، مناسب در جایگزینی
مصرف انرژی بدون اصطکاک کاهش یافته است

نتیجه عملیات

قابل توجه ترین ویژگی دمنده GS ، راندمان انرژی است.

از اول مارس 2009 ، کار آزمایشی یک دمنده (مدل: GS160) در کارخانه تصفیه فاضلاب Qiting را آغاز کرده ایم.

در مقایسه با دو دمنده ریشه هر یک از ظرفیتهای 80m3 / min و توان موتور 132kW که قبل از آن کار می کردید ، هرماه 30000 RMB پس از استفاده از GS Single-stage منفجر با سرعت بالا و با سرعت بالا صرفه جویی می شود ، اگرچه در عملکرد کامل نیست.
