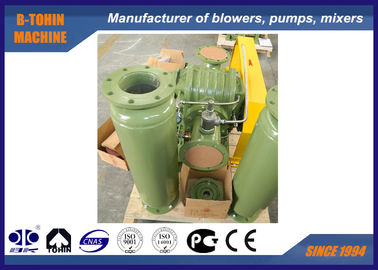

Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower

جزئیات محصول:

محل منبع:	China
نام تجاری:	BK
گواهی:	ISO9001/ISO14001
شماره مدل:	YU-EG150

پرداخت:

مقدار حداقل تعداد سفارش:	1 set
قیمت:	Negotiable
جزئیات بسته بندی:	Export standard wooden case
زمان تحویل:	15 to 30 working days, depends on order amount and specification
قابلیت ارائه:	20 SETS per month

مخاطب

توضیحات محصول جزئیات

ظرفیت:	13.81-29.26m3 / min	فشار دیفرانسیل را تخلیه کنید:	10-70KPA
اندازه مته:	DN150 (6 اینچ)	نوع خنک کننده:	اب
نوع اتصال:	کمربند رانده می شود	کمربند و قرقره:	بیوگاز ، گازهای زاید ، انتقال مواد منفجره
برند تحمل:	NSK ، SKF ، FAG	مارک مهر:	SKF
نام تجاری کمربند:	مارتکسول	مواد خفه کن:	فولاد ضد زنگ
برجسته:	landfill gas blower,natural gas blower , natural gas blower

دمنده گاز ذغال سنگ گاز ذغال سنگ برای استفاده از گاز قابل اشتعال و خورنده ، دمنده موتور DIIBT4

درباره YU-EG

Since established, B-Tohin has imported advanced technology and equipment and developed new products constantly. از زمان تأسیس ، B-Tohin فن آوری و تجهیزات پیشرفته ای وارد کرده و دائماً محصولات جدیدی را توسعه داده است. YU-EG type blower is a new kind product which has the casing and rotors coating with special anti-corrosive materials. دمنده نوع YU-EG محصولی از نوع جدید است که دارای روکش پوشش و روتور با مواد مخصوص ضد خوردگی است. It is applicable to the delivery of special gas, especial for conveying bio gas. این برای تحویل بنزین مخصوص ، مخصوصاً برای انتقال گاز زیستی کاربرد دارد.

مشخصات فنی

مدل	YU-EG150
ظرفیت هوا	13.81-29.26m³/ دقیقه
فشار دیفرانسیل را تخلیه کنید	10-70KPA
سرعت چرخش	850-1400 دور در دقیقه
حجم آب خنک کننده	15 لیتر در دقیقه
نوع موتور	5.5-45KW 380/400/415 / 440V، 3PHASES، 50 / 60HZ، موتور نوع ضد انفجار
مارک موتور	استاندارد: موتور زیمنس بید یا موتور وان موتور زیمنس و ABB برای گزینه شما
نوع نصب	استاندارد: نوع عمودی
NW دمنده بدون موتور	530 کیلوگرم
اندازه بسته بندی تقریبا	2.0 * 1.4 * 1.65m (طول * عرض * ارتفاع)

* رنگ سفارش و نوع نصب را می توان برای سفارش ساخت.

ورق پارامتر

مدل	پورت دیا (میلی متر)	ظرفیت ورودی (m3 / min) و توان شافت (kW) تحت فشارهای مختلف									خنک کننده اب (لیتر در دقیقه)
		سرعت دور دقیقه	0.1kgf / cm2		0.2kgf / cm2		0.3kgf / cm2		0.4kgf / cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa
			m3 / min	کیلو وات	m3 / min	کیلو وات	m3 / min	کیلو وات	m3 / min	کیلو وات
YU-EG 150	150 (6 ")	850	16.93	4.57	16.03	8.01	15.34	10.90	14.78	14.41	15
		1000	20.29	5.38	19.40	9.42	18.70	12.83	18.14	16.95
		1150	23.66	6.19	22.76	10.84	22.07	14.75	21.50	19.50
		1250	25.90	6.73	25.00	11.78	24.31	16.03	23.75	21.19
		1400	29.26	7.53	28.37	13.19	27.67	17.96	27.11	23.73

مدل	پورت دیا (میلی متر)	ظرفیت ورودی (m3 / min) و توان شافت (kW) تحت فشارهای مختلف									خنک کننده اب (لیتر در دقیقه)
		سرعت دور دقیقه	0.5kgf / cm2		0.6kgf / cm2		0.7kgf / cm2		0.8kgf / cm2
			5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			m3 / min	کیلو وات	m3 / min	کیلو وات	m3 / min	کیلو وات	m3 / min	کیلو وات
YU-EG 150	150 (6 ")	850	14.26	18.14	13.81	21.65					15
		1000	17.63	21.35	17.18	25.47	16.75	27.14
		1150	20.99	24.55	20.54	29.30	20.11	31.21
		1250	23.23	26.68	22.78	31.84	22.36	33.92
		1400	26.59	29.88	26.15	35.66	25.72	37.99

لیست مواد

Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower 0

نه	نام قسمت	کمیت	مواد	نه	نام قسمت	کمیت	مواد
1	سیلندر	1	HT200	17	سوراخ پین رولپلاک	4
2	صفحه انتهای درایو	1	HT200	18	صفحه انتهایی دنده	1	HT200
3	سیستم خنک کننده			19	پرتاب کننده گریس	2	45 #
4	نوک پستان را چرب کنید	4	فلز مس	20	مهره گرد	2	45 #
5	مهر و موم گاز	8	PTFE	21	مهر و موم نفت	2	FPM
6	مهر و موم نفت	4	FPM	22	واشر	2	FPM
7	پروانه درایو	1	QT500	23	چرخ دنده داخلی	2	20CrMnTi
8	واشر	8	FPM	24	مهره گیره	2	45 #
9	مهر و موم نفت	1	FPM	25	یقه راست	2	45 #
10	یاتاقان	2	GCr15	26	پوشش مخزن روغن	1	HT200
11	کلید	1	45 #	27	سنج سطح روغن	1	رزین
12	پوشش پروانه درایو	1	45 #	28	بهار پروانه	2	65 میلیون
13	حلقه پرش	2	65 میلیون	29	واشر را متوقف کنید	2	Q235
14	پروانه رانده شده		QT500	30	پلاگین مغناطیس	1
15	پوشش پروانه رانده شده	1	45 #	31	یاتاقان	2	GCr15
16	واشر	2	FPM	32	آستین شافت	4	45 #
