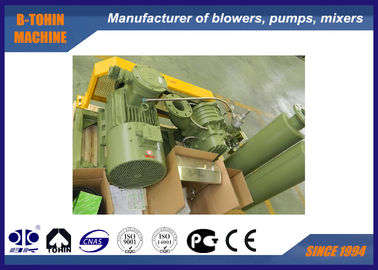

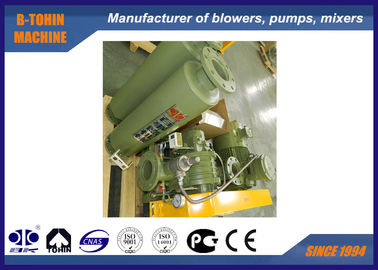

فاضلاب گاز زباله و قابل اشتعال، فاضلاب روتاری بیوگاز
Basic Properties
Trading Properties
| ظرفیت: | 13.81-29.26m3/دقیقه | فشار دیفرانسیل را تخلیه کنید: | 10-70KPA |
|---|---|---|---|
| اندازه سوراخ: | DN150 (6 ") | نوع خنک کننده: | آب |
| نوع اتصال: | کمربند رانده | تسمه و قرقره: | بیوگاز، گاز زائد، انتقال مواد منفجره |
| سرعت: | ۸۵۰ تا ۱۴۰۰ دور در دقیقه | قدرت شفت: | 4.57-33.92kW |
| آب خنک کننده: | 15 لیتر در دقیقه | قدرت موتور: | 11-22/30/37-45/55-75kW |
| پیچ های پایه: | 4-M16*400 | وزن: | 530 کیلوگرم |
| برجسته کردن | دودکش گاز طبیعی,ریشه دنده لوب روتاری |
||
بادکنک بیوگاز چرخش، بادکنک زباله و گاز قابل اشتعال، بادکنک گاز ریشه
در مورد YU-EG
از زمان تاسیس، B-Tohin فناوری و تجهیزات پیشرفته را وارد کرده و به طور مداوم محصولات جدیدی را توسعه داده است.نوع YU-EG یک نوع جدید از محصول است که پوشش و روتورهای آن با مواد ضد خوردگی خاص پوشانده شده است.این برای تحویل گاز ویژه مانند گاز زیستی و گاز زباله اعمال می شود.
مشخصات
|
مدل |
YU-EG150 |
|
ظرفیت هوا |
13.81-29.26 متر3/دقيقه |
|
فشار فرقی تخلیه |
10-70KPA |
|
سرعت چرخش |
۸۵۰ تا ۱۴۰۰ دور در دقیقه |
|
حجم آب خنک کننده |
15 لیتر/دقیقه |
|
نوع موتور |
5.5 تا 45 کيلووايت 380/400/415/440V، 3PHASES، 50/60HZ، موتور ضد انفجار |
|
نوع نصب |
استاندارد: نوع عمودی |
|
N.W. از بادی بدون موتور |
۵۳۰ کیلوگرم |
|
اندازه بسته بندی |
2.0*1.4*1.65 متر (طول*عرض* ارتفاع) |
ورق پارامتر
| مدل |
پورت دیا (ملی متر) |
ظرفیت ورودی (m3/min) و قدرت میله (kW) تحت فشار های مختلف |
خنک کننده آب |
||||||||
| سرعت rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 ((6") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | |||
| مدل |
پورت دیا (ملی متر) |
ظرفیت ورودی (m3/min) و قدرت میله (kW) تحت فشار های مختلف |
خنک کننده آب |
||||||||
| سرعت rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 ((6") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
| 1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
| 1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
| 1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
| 1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | |||||
فهرست مواد
|
نه، نه |
نام بخش |
چه قدر؟ |
مواد |
|
نه، نه |
نام بخش |
چه قدر؟ |
مواد |
|
1 |
سیلندر |
1 |
HT200 |
|
17 |
حفره ای از پین |
4 |
|
|
2 |
صفحه پایانی درایو |
1 |
HT200 |
|
18 |
صفحه ی انتهای دنده |
1 |
HT200 |
|
3 |
سیستم خنک کننده |
|
|
|
19 |
گلوله ی روغن |
2 |
45# |
|
4 |
نوک پستون |
4 |
مس |
|
20 |
جوجه گرد |
2 |
45# |
|
5 |
مهر و موم گاز |
8 |
PTFE |
|
21 |
مهر و موم روغن |
2 |
FPM |
|
6 |
مهر و موم روغن |
4 |
FPM |
|
22 |
حلقه O |
2 |
FPM |
|
7 |
چرخ چرخ محرک |
1 |
QT500 |
|
23 |
چرخ دنده ای داخلی |
2 |
20CrMnTi |
|
8 |
حلقه O |
8 |
FPM |
|
24 |
بادمجان کلاپ |
2 |
45# |
|
9 |
مهر و موم روغن |
1 |
FPM |
|
25 |
گردنبند راست |
2 |
45# |
|
10 |
قرار دادن |
2 |
GCr15 |
|
26 |
پوشش مخزن روغن |
1 |
HT200 |
|
11 |
کلید |
1 |
45# |
|
27 |
اندازه گیری سطح روغن |
1 |
رزین |
|
12 |
پوشش چرخ دنده |
1 |
45# |
|
28 |
بهار پروانه |
2 |
۶۵ میلیون |
|
13 |
حلقه پرش |
2 |
۶۵ میلیون |
|
29 |
ماشین لباسشویی رو متوقف کن |
2 |
Q235 |
|
14 |
چرخدار رانده شده |
|
QT500 |
|
30 |
پلاگین مغناطیسی |
1 |
|
|
15 |
پوشش چرخدار محرک |
1 |
45# |
|
31 |
قرار دادن |
2 |
GCr15 |
|
16 |
حلقه O |
2 |
FPM |
|
32 |
آستین گره |
4 |
45# |
نقشه مونتاژ بسته بادی

عرضه استاندارد دامنه
1. شافه بستن
2. دریچه تخلیه فشار خلاء
3. دریچه چک
4. خاموش کننده ورودی (با فیلتر)
5. خاموش کننده تخلیه
6. پايگاه عمومي (با پوشش کمربند)
7. مفصل انعطاف پذیر لاستیکی و پاد شوک
8. چرخ چرخ
9. فشار سنج
10کمربند
11. بولت ها و مغزها و سایر قطعات اتصال
12. موتور
