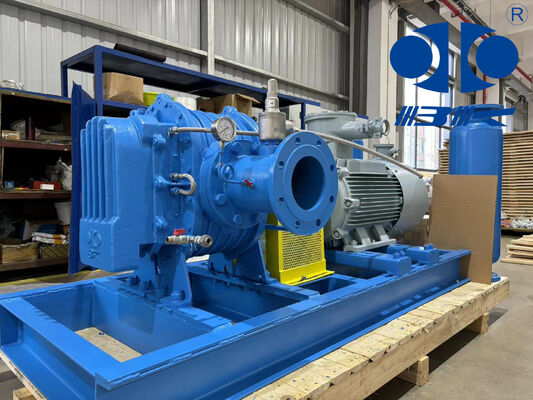

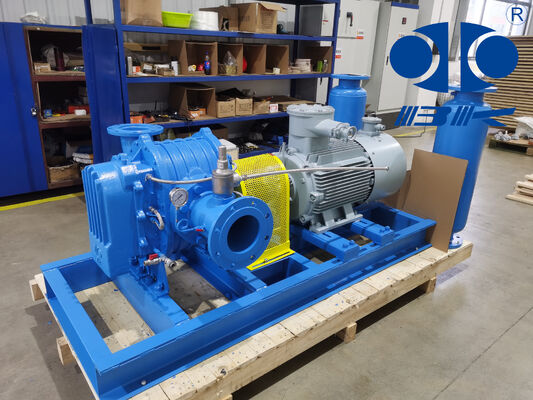

YU-EG سخت کار روت بلور برای حمل پنوماتیک و تهویه صنعتی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	BK
گواهی:	ISO9001/ISO14001
شماره مدل:	YU-EG40

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه چوبی استاندارد صادرات
زمان تحویل:	15 تا 30 روز کاری بستگی به مقدار سفارش و مشخصات دارد
قابلیت ارائه:	20 ست در ماه

مخاطب

توضیحات محصول جزئیات

ظرفیت:	0.42-1.65m³/min	فشار دیفرانسیل را تخلیه کنید:	10-70KPA
اندازه سوراخ:	DN40 (1.5 اینچ)	نوع خنک کننده:	آب
نوع اتصال:	کمربند رانده	تسمه و قرقره:	بیوگاز، گاز زائد، انتقال مواد منفجره
قدرت شفت:	0.82-2.42 KW	سرعت:	1500-2150 دور در دقیقه
آب خنک کننده:	3 لیتر در دقیقه	برنامه های کاربردی:	بیوگاز و گازهای زائد
مواد:	ضد خوردگی
برجسته کردن:	بلوئر ریشه‌ای سنگین , انتقال پنوماتیک بلوئر ریشه‌ای , بلوئر هوادهی صنعتی بیوگاز

YU-EG سخت کار روت بلور برای حمل پنوماتیک و تهویه صنعتی

در مورد YU-EG

از زمان تاسیس، B-Tohin فناوری و تجهیزات پیشرفته را وارد کرده و به طور مداوم محصولات جدید را توسعه داده است.نوع YU-EG یک نوع جدید از محصول است که پوشش و روتورهای آن با مواد ضد خوردگی خاص پوشانده شده است.این قانون برای تحویل گاز خاص، به ویژه برای حمل گاز زیستی، قابل اجرا است.

ویژگی های اصلی

بادکنک می تواند برای انتقال اسید، قلیایی، خوردگی و دیگر گاز های ویژه استفاده شود.
آب خنک کننده برای زندگی طولانی تری از بیئرینگ استفاده می شود.
قسمت داخلی بلوور و سطح دوچرخه ها با مواد ویژه ای از روانکاری خوب و ضد چسبندگی پاشیده می شوند.

مزیت های اصلی

ساختار فشرده، ورودی و خروجی ساخت مشابه، راه های مختلف نصب.
ساختار یکپارچه ای از پیشر و میله، که می تواند از شکست نوع جداگانه جلوگیری کند.
ساختار خنک کننده آب که می تواند وضعیت کار را بهبود بخشد و طول عمر استفاده را افزایش دهد.
اسپری کردن مواد خاص (PTFE) با مقاومت خوب در برابر خوردگی و چسبیدن به دستگاه و قسمت هایی که با مایع تماس دارند.
بادکنک می تواند گاز خاص اسید، قلیایی، خوردنی و غیره را منتقل کند.

مشخصات

مدل	YU-EG40
ظرفیت هوا	0.42 تا 1.65 متري³/دقيقه
فشار فرقی تخلیه	10-70KPA
سرعت چرخش	1500-2150 دور در دقیقه
حجم آب خنک کننده	3 لیتر/ دقیقه
نوع موتور	1.5-4KW 380/400/415/440V، 3PHASES، 50/60HZ، موتور ضد انفجار
نوع نصب	استاندارد: نوع عمودی
N.W. از بادی بدون موتور	75 کیلوگرم

ورق پارامتر

پورت دیا

(رامپ)

(kgf/cm2)

جریان هوای ورودی (m3/min)

قدرت درخشنده

آب خنک کننده

(L/min)

YU-EG40

۴۰ ((۱٫۵")

1500 تا 2150

0.۱-۰7

0.42-165

0.8242

فهرست مواد

YU-EG سخت کار روت بلور برای حمل پنوماتیک و تهویه صنعتی

نه، نه	نام	مقدار	مواد	نه، نه	نام	مقدار	مواد
1	سیلندر	1	HT200	17	پيوند مکانيکي	4
2	صفحه ی پایانی رانده شده	1	HT200	18	دکمه ي آخر دنده	1	HT200
3	سیستم خنک کننده			19	گلوله کش	2	45#
4	نوک پستون	4	مس	20	گرد مغز	2	45#
5	مهر هوايي	8	PTFE	21	مهر و موم روغن	2	FPM
6	مهر و موم روغن	4	FPM	22	حلقه O	2	FPM
7	چرخدار رانده شده	1	QT500	23	دنده های بیول داخلی	2	20CrMnTi
8	حلقه O	8	FPM	24	کلاپ نوت	2	45#
9	مهر و موم روغن	1	FPM	25	گردنبند راست	2	45#
10	قرار دادن	2	GCr15	26	پوشش روغن	1	HT200
11	کلید	1	45#	27	اندازه گيري سطح نفت	1	رزین
12	پوشش راننده	1	45#	28	بهار پروانه	2	۶۵ میلیون
13	حلقه پرش	2	۶۵ میلیون	29	ماشین لباسشویی رو متوقف کن	2	Q235
14	چرخدار رانده شده	1	QT500	30	پلاگین مغناطیسی	1
15	پوشش راننده	1	45#	31	قرار دادن	2	GCr15
16	حلقه O	2	FPM	32	آستین گره	4	45#

نقشه مونتاژ بسته بادی

ورق ابعاد طرح واحد: میلیمتر نوع قدرت موتور(kW) A ب C D E F G H من J K L م N P R بولت های پایه وزن (کیلوگرم) YU-EG40 1.5 ¥4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75

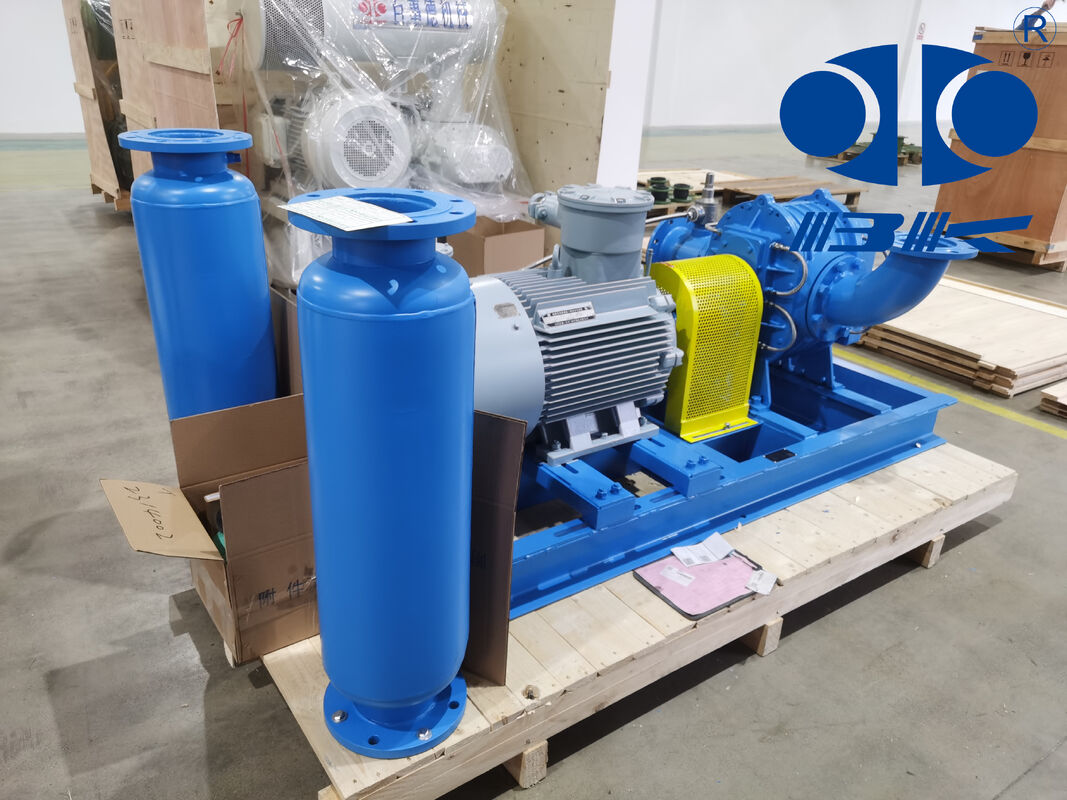

عرضه استاندارد دامنه

1. شافه بستن

2. دریچه تخلیه فشار خلاء

3. دریچه چک

4. خفه کننده ورودی ((با فیلتر): فولاد ضد زنگ

5خفه کننده تخلیه: فولاد ضد زنگ

6. پايگاه عمومي (با پوشش کمربند)

7. مفصل انعطاف پذیر فولاد ضد زنگ

8. چرخ چرخ

9. فشار سنج

10کمربند

11. بولت ها و مغزها و سایر قطعات اتصال
