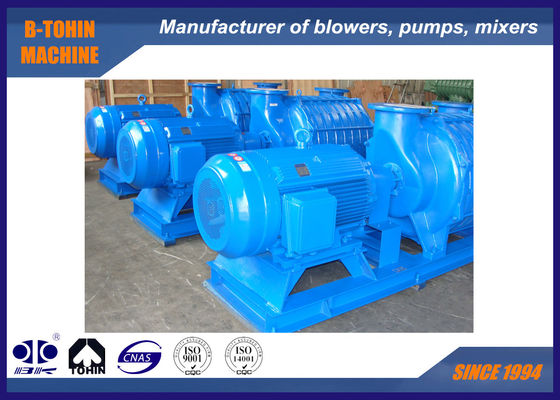

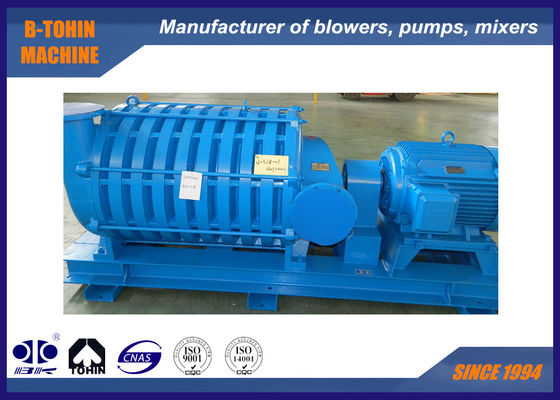

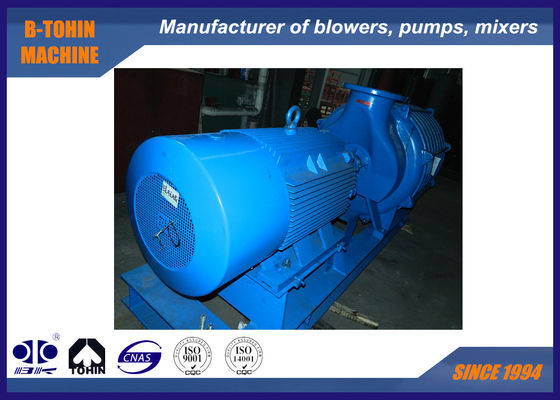

دمنده گریز از مرکز چند مرحله ای پساب، پروانه آلومینیومی، فشار 80 کیلو پاسکال
دمنده گریز از مرکز چند مرحله ای سری D می تواند برای انتقال هوا، گاز زغال سنگ و گاز شیمیایی استفاده شود، این دمنده دارای صدای کم، لرزش کم، راندمان بالا، عملکرد روان، نصب و نگهداری آسان است.
اصل کار
در حین چرخش پروانه، به دلیل اثر نیروی گریز از مرکز چرخشی و جریان دیفیوزر گردان، سرعت
گاز افزایش یافته و سپس انرژی جنبشی به انرژی فشاری تبدیل می شود. دمنده گریز از مرکز چند مرحله ای دارای چندین گروه پروانه بر روی
شفت اصلی خود است، هوا به تدریج توسط گروه های متعدد پروانه فشرده می شود.
مشخصات فنی
مدل
| دبی ورودی متر مکعب بر دقیقه |
فشار ورودی کیلو پاسکال |
دمای ورودی درجه سانتیگراد |
فشار تنظیم شده |
سرعت دور در دقیقه |
توان شفت کیلو وات |
توان موتور کیلو وات |
وزن (بدون موتور) کیلوگرم |
کیلو پاسکال |
| میلی متر ستون آب |
D90-1.4 |
| 90 |
98 |
20 |
78.5 |
4000 |
2950 |
135 |
90 |
98 |
D90-1.5 |
| 90 |
98 |
20 |
78.5 |
5000 |
2950 |
135 |
110 |
2800 |
D90-1.6 |
| 90 |
98 |
20 |
78.5 |
6000 |
2950 |
135 |
132 |
3200 |
D90-1.7 |
| 90 |
98 |
20 |
78.5 |
7000 |
2950 |
135 |
160 |
4200 |
D90-1.8 |
| 90 |
98 |
20 |
78.5 |
8000 |
2950 |
135 |
160 |
4200 |
ویژگی های اصلی |
1. صدای کم: در حین عملیات دمیدن هوا هیچ اصطکاک مکانیکی وجود ندارد و از پروفیل پره معقول برای به حداقل رساندن صدا استفاده می شود.
2. لرزش کم: پروانه بهینه شده نیروی محوری را به حداقل می رساند تا کل دستگاه بتواند به طور روان کار کند.
3. ماشین آلات بدون اصطکاک مکانیکی: نیازی به افزایش سرعت دنده نیست. روتور دمنده توسط دو یاتاقان در جلو و عقب پشتیبانی می شود. در حین کار، هیچ اصطکاک مکانیکی بین هیچ قسمتی به جز یاتاقان ها وجود ندارد، بنابراین صدای ناشی از اصطکاک مکانیکی اجتناب می شود و در نتیجه طولانی ترین عمر مفید میزبان دمنده تضمین می شود.
4. تنظیم راحت جریان هوا: محدوده تنظیم جریان هوای دمنده 50% تا 100% است که با کارکرد شیر پروانه ای در ورودی تنظیم می شود.
5. ماشین آلات بدون روغن: در طی فرآیند فشار دادن دمنده هیچ روغن و گازی تولید نمی شود، بنابراین اطمینان حاصل می شود که هواده خورده نمی شود و عمر مفید سیستم هوادهی بهبود می یابد.
6. خنک کننده آب برای یاتاقان عقب استفاده می شود که عمر مفید آن را افزایش می دهد.
7. فناوری پیشرفته برای روتور برای دستیابی به استحکام بالا و عمر طولانی استفاده می شود.
ویژگی ها
1. سطح صدای کم. با مراکز ماشینکاری CNC پیشرفته ماشین کاری شده است، با لرزش کم به طور روان کار می کند و سطح صدای کمی تولید می کند.
2. عملیات خوب در آب بندی، بدون نشت واسطه از بدنه دمنده.
3. صرفه جویی در انرژی و کیفیت بالا، عمر طولانی.
4. ظرفیت به راحتی قابل تنظیم است. هنگامی که فشار تنظیم شد، ظرفیت می تواند بزرگتر یا کوچکتر باشد تا نیازهای شرایط کاری مختلف را برآورده کند.
5. یاتاقان توسط روغن روان کننده، نه گریس، روانکاری می شود که عمر طولانی را تضمین می کند.
6. پروانه با اتخاذ مواد آلومینیومی و تست تعادل دقیق، عملکرد قابل اعتمادی دارد.
ساختار بدنه اصلی دمنده
نقشه مونتاژ بسته دمنده
محدوده تامین استاندارد
1. بدنه اصلی دمنده
2. صدا خفه کن ورودی (با فیلتر هوا)
3. پایه مشترک برای موتور و دمنده (شامل پوشش کوپلینگ)
4. شیر پروانه ای دستی ورودی
5. موتور
6. فشار سنج
7. پیچ های نصب و لوازم جانبی اتصال
8. شیر یک طرفه
