محل منبع: | چین |
نام تجاری: | BK |
گواهی: | ISO9001/ISO14001/CE |
شماره مدل: | BK10034s |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | قابل مذاکره |
جزئیات بسته بندی: | صادرات استاندارد مورد چوبی |
زمان تحویل: | 5 تا 20 روز کاری، بستگی به مقدار سفارش و مشخصات دارد |
شرایط پرداخت: | اعتبارات اسنادی T/T |
قابلیت ارائه: | مجموعه 50 در هر ماه |
نام: | دستگاه تنفسی ریشه های سه لوب | نوع: | جابجایی مثبت، نوع ریشه، انتقال هوا |
---|---|---|---|
ظرفیت هوا: | 71.47-181m3/دقیقه | فشار دیفرانسیل تخلیه: | 10-80KPA |
قدرت موتور: | 75-315kW | سوراخ تخلیه: | DN350 (14 ¢) |
نوع خنک کننده: | هوا | کاربرد:: | هوادهی، شستشوی معکوس، انتقال پنوماتیک، مورد استفاده برای تصفیه آب، سیمان، پاکسازی لوله، نیروگاه و غی |
مواد اصلی: | آهن ریخته | ولتاژ: | 380V/400V/415V/440V/سفارشی |
فرکانس: | 50 هرتز / 60 هرتز | درخواست: | تصفیه فاضلاب |
برجسته کردن: | دمنده لوب ریشه,دمنده انتقال پنوماتیک |

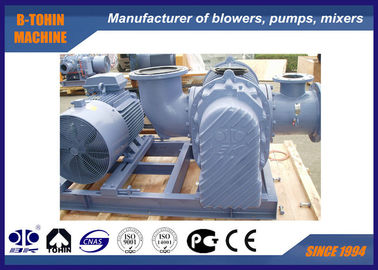

بزرگ سه لوله ریشه های انفجار، اندازه سوراخ DN350, اکسیژن ژنراتور ریشه های فشرده کننده
بلوفر ریشه سه لوله شامل ریخته گری است. امپللر، شیفت درایو، پرت و سایر اجزای آن است. مزایای آن شامل صرفه جویی در انرژی، عمر طولانی، جریان هوا پایدار و غیره،به طور گسترده ای برای بسیاری از زمینه ها مانند آبداری استفاده می شد.، تصفیه فاضلاب، حمل و نقل هوا / گاز / دانه / گاز زیستی.
مشخصات:
مدل |
BK10034S |
ظرفیت هوا |
71.47-181 متر3/دقيقه |
فشار فرقی تخلیه |
10-80KPA |
سرعت چرخش |
۷۰۰ تا ۱۴۰۰ دور در دقیقه |
نوع موتور |
75KW-315KW 380/400/415/440V، 3PHASES، 50/60HZ، موتور فرکانس نیز در دسترس است |
مارک موتور |
استاندارد: موتور Siemens Beide یا Wannan موتور زيمنس و ABB براي انتخاب شما |
نوع نصب |
استاندارد: نوع افقی نوع عمودی در دسترس برای انتخاب شما |
رنگ | سفارشی، استاندارد RAL6011 |
N.W. از بادی بدون موتور |
۲۳۰۰ کیلوگرم |
اندازه بسته بندی |
2.7*2.1*2.65 متر (طول*عرض* ارتفاع) |
ویژگی ها:
1. واحد تنفس دارای یک ساختار فشرده است که شامل تنفس کننده، موتور، خاموش کننده های ورودی و تخلیه است
فیلتر، مفاصل انعطاف پذیر، دریچه تخلیه، دریچه چک و فشار سنج، و می تواند با کابینت کنترل و محفظه صوتی مجهز باشد.
2ساخت و ساز جمع و جور، عملکرد کامل و نصب آسان باعث ساده تر شدن عملیات می شود.
3. نوع سه لبه با منحنی بهینه شده
4NSK، SKF، اوراق حمل و مهر روغن برای عملکرد بالا پذیرفته شده است.
ورق پارامتر
مدل | پورت دیا (MM) |
سرعت | ظرفیت ورودی (m3/min) و قدرت میله (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK10034S | ۳۵۰ ((۱۴)) | 700 | 85.64 | 44.77 | 81.59 | 55.94 | 78.48 | 67.11 | 75.86 | 78.28 |
850 | 106.1 | 54.36 | 102.0 | 67.93 | 98.92 | 81.49 | 96.31 | 95.05 | ||
1000 | 126.5 | 63.96 | 122.5 | 79.91 | 119.4 | 95.87 | 116.8 | 111.8 | ||
1150 | 147.0 | 73.55 | 142.9 | 91.9 | 139.8 | 110.2 | 137.2 | 128.6 | ||
1250 | 160.6 | 79.95 | 156.6 | 99.89 | 153.4 | 119.8 | 150.8 | 139.8 | ||
1400 | 181.0 | 89.54 | 177.0 | 111.9 | 173.9 | 134.2 | 171.3 | 156.6 |
مدل | پورت دیا (MM) |
سرعت | ظرفیت ورودی (m3/min) و قدرت میله (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK10034S | ۳۵۰ ((۱۴)) | 700 | 73.55 | 89.45 | 71.47 | 100.6 | ||||
850 | 94.00 | 108.6 | 91.91 | 122.2 | ||||||
1000 | 114.4 | 127.8 | 112.4 | 143.7 | 110.4 | 159.7 | 108.7 | 175.7 | ||
1150 | 134.9 | 146.9 | 132.8 | 165.3 | 130.9 | 183.6 | 129.1 | 202.0 | ||
1250 | 148.5 | 159.7 | 146.4 | 179.7 | 144.5 | 199.6 | 142.7 | 219.6 | ||
1400 | 169.0 | 178.9 | 166.9 | 201.2 | 165.0 | 223.6 | 163.2 | 245.9 |
ساختار بدنه اصلی نوتر
نه، نه |
نام بخش |
چه قدر؟ |
|
نه، نه |
نام بخش |
چه قدر؟ |
|
نه، نه |
نام بخش |
چه قدر؟ |
1 |
پا زدن |
2 |
|
9 |
پوشش سمت چپ |
1 |
|
17 |
مخزن روغن |
1 |
2 |
بولت شش گوشه ای |
4 |
|
10 |
پیچ گرد |
4 |
|
18 |
تجهیزات |
2 |
3 |
مهر و موم ضد گرد و غبار |
1 |
|
11 |
قفس |
1 |
|
19 |
کلید |
2 |
4 |
چرخ چرخ محرک |
1 |
|
12 |
مهر و موم روغن |
4 |
|
20 |
آستین محوری |
2 |
5 |
قرار دادن |
2 |
|
13 |
پوشش سمت راست |
1 |
|
21 |
قرار دادن |
2 |
6 |
چرخدار رانده شده |
2 |
|
14 |
بولت |
16 |
|
22 |
صفحه ی لاجری |
2 |
7 |
لیوان گرد و غبار |
1 |
|
15 |
نفس بکش |
1 |
|
23 |
پد قابل تنظیم |
چند تا |
8 |
نوک پستون |
2 |
|
16 |
بولت |
8 |
|
24 |
مغز مغناطیسی |
1 |
نقشه مونتاژ بسته بادی
عرضه استاندارد دامنه
1. شفت خالی
2. دریچه کاهش فشار
3. دریچه بازکن وافر (نوع باریک)
4. خاموش کننده ورودی (با فیلتر هوا)
5. خاموش کننده فاضلاب
6. پايگاه عمومي (با پوشش کمربند)
7. مفصل انعطاف پذیر لاستیکی و پاد شوک
8. چرخ چرخ موتور
9. فشار سنج
10کمربند V
11. بولت ها و مغزها و سایر قطعات اتصال
12. موتور برق
