فشار بالا1.0-1.5 kgf/cm2 فشار ، خنک کننده آب ، دو مرحله ، سه لوله ریشه هوا

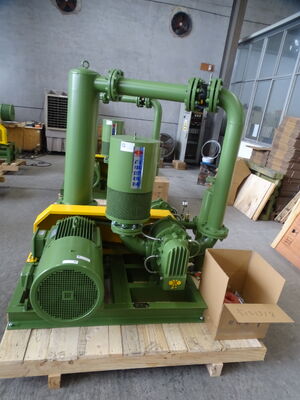

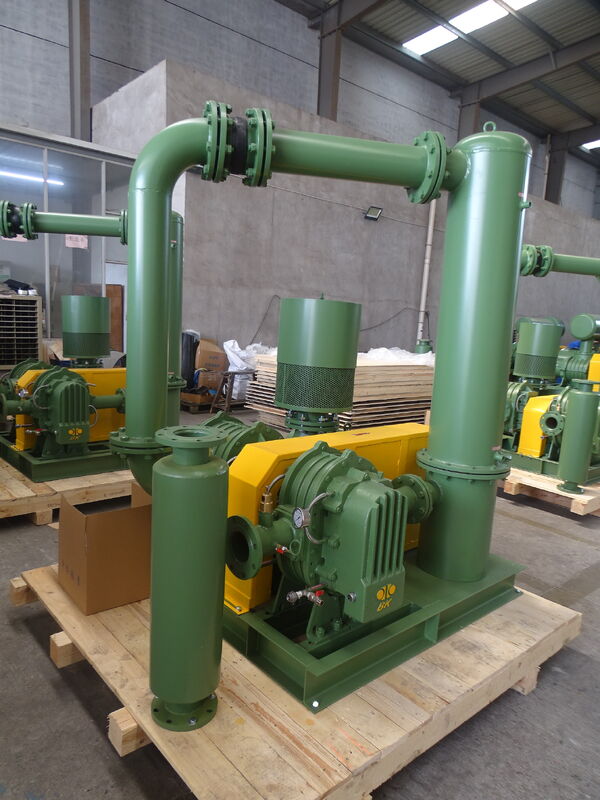

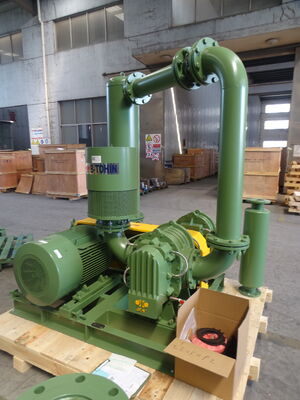

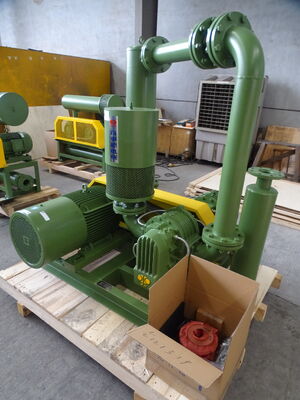

1 نوع BKD Roots Blower



تنفس کننده دو مرحله ای BKD از دو تنفس کننده BKW در سری تشکیل شده است که می توانند از محدودیت فشار یک تنفس کننده تجاوز کنند.گاز با دمای بالا که توسط نونگر اصلی تخلیه می شود قبل از ورود به نونگر ثانویه توسط یک خنک کننده متوسط خنک می شود تا دمای آن از مقدار مشخص شده فراتر نرود، به این ترتیب اطمینان از عملکرد خوبی از ناله ثانویه.



سری BKD یک تنفس کننده ریشه دو مرحله ای است که دارای دو تنفس کننده BKW در سری است و بیش از حداکثر فشار در مقایسه با یک واحد است.همچنین یک سیستم خنک کننده وسط بین مرحله اول و دوم وجود دارد، درجه حرارت استاندارد جریان هوا را به دستگاه دوم تضمین می کند.



2 مشخصات محصول



نوع	هوافشان مناسب	پورت دیا (MM)	فشار (kgf/cm2)	سرعت ((rmp)		جریان هوای ورودی (m3/min)	قدرت درخشنده (kW)	آب خنک کننده ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 ((2.5")	1.0-15	850 تا 1600	1050 تا 1800	3.32-877	10.18-2426	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-15	850 تا 1500	850 تا 1500	6.05-1474	16.43-3889	40
BKD-3000	BKW7011+BKW7006	100 ((4")	1.0-15	850 تا 1500	1000 تا 1650	13. 93 تا 2931	30.21-6927	50
BKD-4000	BKW8016+BKW7011	150 ((6")	1.0-15	۸۵۰ تا ۱۴۰۰	۸۵۰ تا ۱۴۰۰	20.82-4157	49.28-1036	70
BKD-5000	BKW8024+BKW8016	200 ((8")	1.0-15	۸۵۰ تا ۱۴۰۰	۸۵۰ تا ۱۴۰۰	31.97-6299	77.31 تا 1556	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-15	۸۵۰ تا ۱۴۰۰	۸۵۰ تا ۱۴۰۰	55.17-1059	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-15	۸۵۰ تا ۱۴۰۰	۸۵۰ تا ۱۴۰۰	80.6-150.88	175.2-3831	160



3 جریان هوای ورودی (m3 / min) و قدرت میله (KW) در شرایط مختلف



نوع	پورت دیا	سرعت		جریان هوا ورودی ((m3/min) و قدرت گودال ((KW) در شرایط مختلف								آب خنک کننده
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKD-1000 (BKW5006+) BKW5003)	65 ((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 ابعاد مرزی BKD-1000



BKD ورق ابعاد طرح                         واحد: میلیمتر نوع پورت دیا قدرت موتور A ب C D E F G H من J K L م N 0 n ق × ه BKD-1000 65 ((2.5") ۱۱۳۰ 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300 BKD-2000 80 (((3") 15 ¢45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300 BKD-3000 100 ((4") 30 تا 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400 55 تا 75 650 1300 25 1400 1450 1350 BKD-4000 150 ((6") 55 تا 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200 ((8") ۷۵۰۰ 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400 BKD-6000 250 (((10") 132 ¢200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400 220 ~ 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160 تا 200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400 220 ~ 250 ((6kv) 1375 2750 25 2800 ۲۸۰ تا ۴۰۰ ((۶kv) 1435 2870 25 2920 توجه: اندازه A برای مرجع است،اما نباید از اندازه B بیشتر باشد.





4 سایر لوازم جانبی



(1) نوع YUSV دریچه شروع خالی



(2) محفظه های چند منظوره نوع BDFZ-L





• اصل کار دریچه شروع تخلیه



این شیر عمدتا در خط لوله برای بادکنک، کمپرسور و نوع پیچ بادکنک استفاده می شود.



هوا از طریق شیر جریان خواهد داشت، و فنر بدون بار کار خواهد کرد، پس از مدتی، شیر بسته خواهد شد



به دلیل تفاوت فشار در خط لوله و خارج، بنابراین آن را بدون بار برای بادکنک آغاز می شود، و



مي تونه بر دستگاه و موتور اثر بذاره.



• ویژگی های اصلی دریچه شروع تخلیه

1. ساختار مکانیکی و طراحی معقول، بدون پیچ و تاب.
2. نيازي به دور زدن و سيستم اجرايي الکتريکي نيست.
3. اون جایگزین شیر امنیتی میشه و از شروع در شرایط شدید محافظت میکنه
4. آسان نصب و نگهداری.



• ویژگی های اصلی محفظه

1. استفاده از فولاد و اسفنج برای عایق صدا، و با مواد جذب صدا در آن جاسازی شده، و می تواند به طور موثر صدای را کاهش دهد.
2. چهارتا در هست و هر طرفش ميتونه کاملا باز بشه که براي نگهداري روزانه مناسبه
3. با استفاده از ساختار قابل جدا شدن، که برای حمل و نقل آسان است.
4. ساختار جمع و جور برای فضای کف کمتر.
