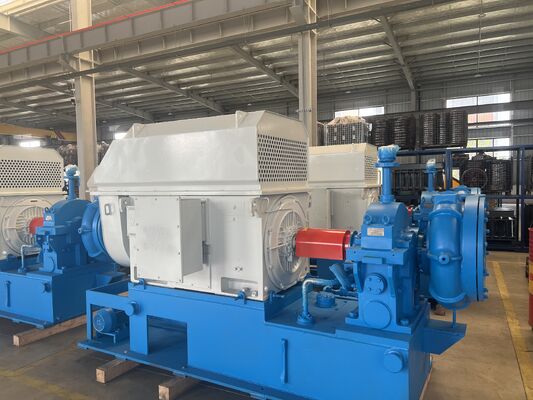

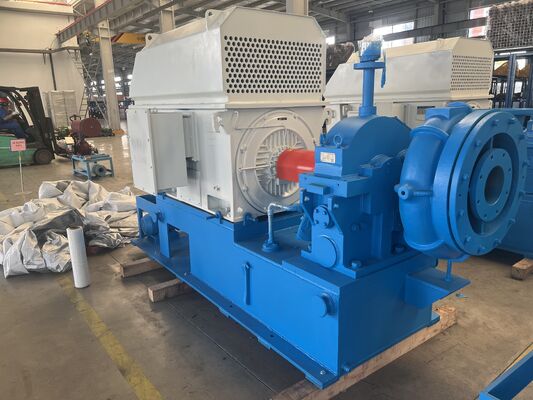

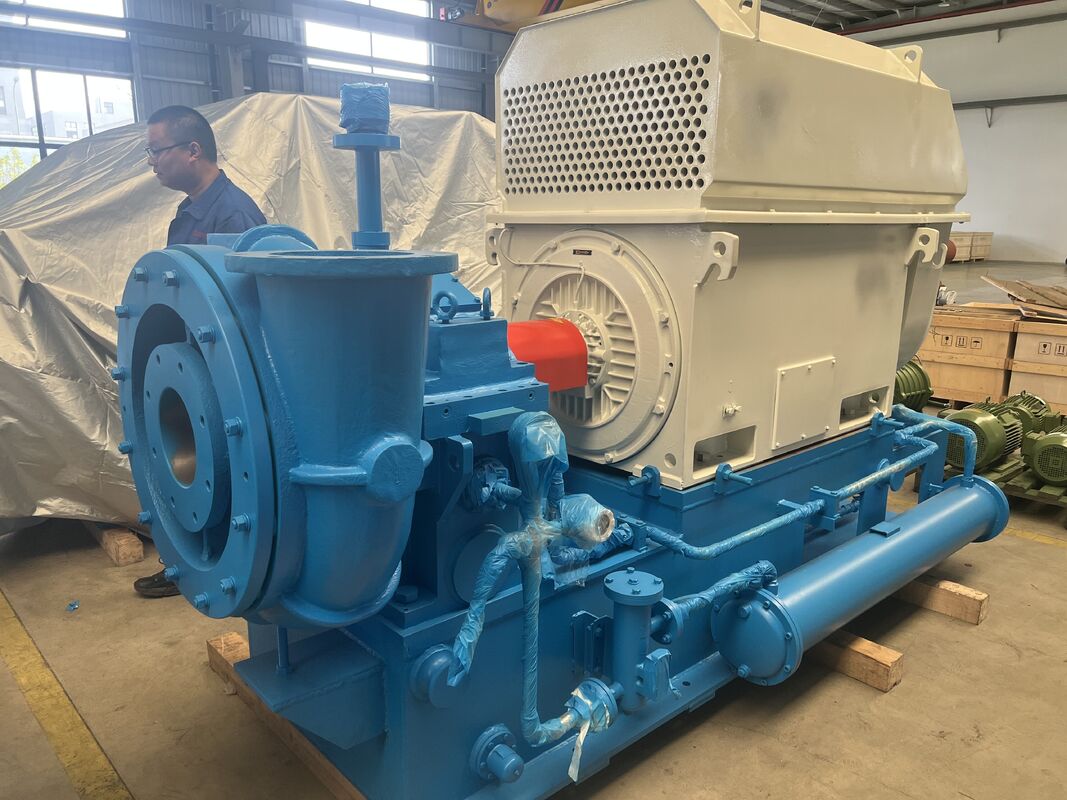

سری GS280، 280 m3/min جریان هوا، تک مرحله سرعت بالا سانتریفیوژ آب فاضلاب تصفیه هوا ساز

1، دستگاه پره راهنمای ورودی

دستگاه پره راهنمای ورودی که از 9 پره تشکیل شده است قبل از پروانه نصب شده و درجه باز بودن آن توسط اپراتور برق کنترل می شود. هنگامی که اپراتور الکتریکی سیگنال 4-20 میلی آمپر را از پانل کنترل دریافت می کند، درجه باز بودن پره ها را تنظیم می کند (مقدار درجه باز هم روی پانل اپراتور الکتریکی و هم روی صفحه کنترل نشان داده می شود) به طوری که دستگاه پره راهنمای ورودی بتواند قبل از جریان گاز به پروانه کار کند و عملکرد تنظیم جریان هوا 45-100٪ را درک کند.

2، حجم

مناسب ترین دونده پیچی برای عملکرد پنوماتیک قابل اعتماد، راندمان بالا و برای دستیابی به تمام راندمان چند متغیره تا 85٪ استفاده شده است.




3، جعبه مرحله به بالا

چرخ دنده پله‌آپ از نوع حلزونی مجهز شده است. این چرخ‌دنده به صورت نفوذی سخت شده و عملکرد عالی تحت چرخش با سرعت بالا و عمر طولانی دارد.


بلبرینگ از نوع کشویی با سطح فلزی بابیت پذیرفته شده است. یاتاقان برای پشتیبانی از شفت و خنک کننده خود فیلم روان کننده می گیرد. دارای اصطکاک کم، ویژگی ضد ضربه بالا، عملکرد قابل اعتماد و طول عمر است.




4، پروانه با راندمان بالا

پروانه که از نوع نیمه باز مخلوط سه تایی است با تئوری سه بعدی طراحی شده است. منحنی پروانه به صورت تکرارشونده برای شبیه سازی انتخاب می شود

شرایط کار بر روی کامپیوتر، و مناسب تر برای جریان واقعی گاز. در عین حال، تغییر شکل پره ناشی از نیروی گریز از مرکز را کاهش می دهد و قابلیت اطمینان راندمان را بهبود می بخشد.
نوع اتصال پیشرفته برای پروانه و شفت با سرعت بالا اتخاذ شده است.
جنس پروانه اختیاری است، هوا فلزی یا فولاد ضد زنگ یا سایر مواد موجود بر اساس درخواست سفارشی.






ساختار دمنده

دمنده گریز از مرکز سری Gs دارای کنسول تک مرحله ای، ورودی محوری و ساختار تخلیه رادیکال است. هوا از تنظیمات فیلتر ورودی به لوله مکش و دستگاه پره راهنمای ورودی می‌آید. موتور محرک اصلی با کوپلینگ و جعبه پله‌آپ متصل می‌شود. هنگام شروع،
چرخ دنده بالابر پروانه نیمه باز مخلوط سه تایی را به حرکت در می آورد تا گاز برای نیرو تولید شود و گاز از طریق دیفیوزر بدون پره و محفظه حلزونی خارج شود.


ویژگی های اصلی

· عملکرد آیرودینامیکی خوب: پروانه سه تایی نیمه باز جریان مخلوط برای ایجاد گرداب آسان و برای از دست دادن جریان هوای کوچک استفاده شده است.

· تنظیم شده توسط پره راهنمای ورودی، منحنی راندمان واحد صاف است و حتی در شرایط عملیاتی غیر طراحی شده، اثر صرفه جویی در انرژی خوب می تواند به دست آید.

· ساختار فشرده، مساحت کف کوچک، عملیات آسان.

· پروانه از آلیاژ آلومینیوم هوانوردی با مقاومت بالا ساخته شده است که توسط مرکز ماشینکاری اتصال پنج مختصات وارداتی با خطای منحنی کوچک ماشینکاری شده است. عملکرد پنوماتیک قابل اعتماد و راندمان بالایی دارد، در حالی که می تواند 15٪ - 25٪ در مقایسه با اکثر دمنده های Roots صرفه جویی کند.

· پروانه و دنده سرعت بالا ساختار یکپارچه هستند که تا حد زیادی تلفات مکانیکی را کاهش می دهد.

· نوع مارپیچ دنده سرعت بالا برای پایداری خوب، لرزش کم، سر و صدای کم و عمر طولانی تحت دویدن با سرعت بالا اتخاذ شده است.

· یاتاقان لنت کج ویژه: از طریق پدهای کج مخصوص، محصول دارای ثبات بالایی در هنگام دویدن تحت سرعت بالا است.

· درجه بالایی از کنترل خودکار، قابلیت اطمینان خوب.
