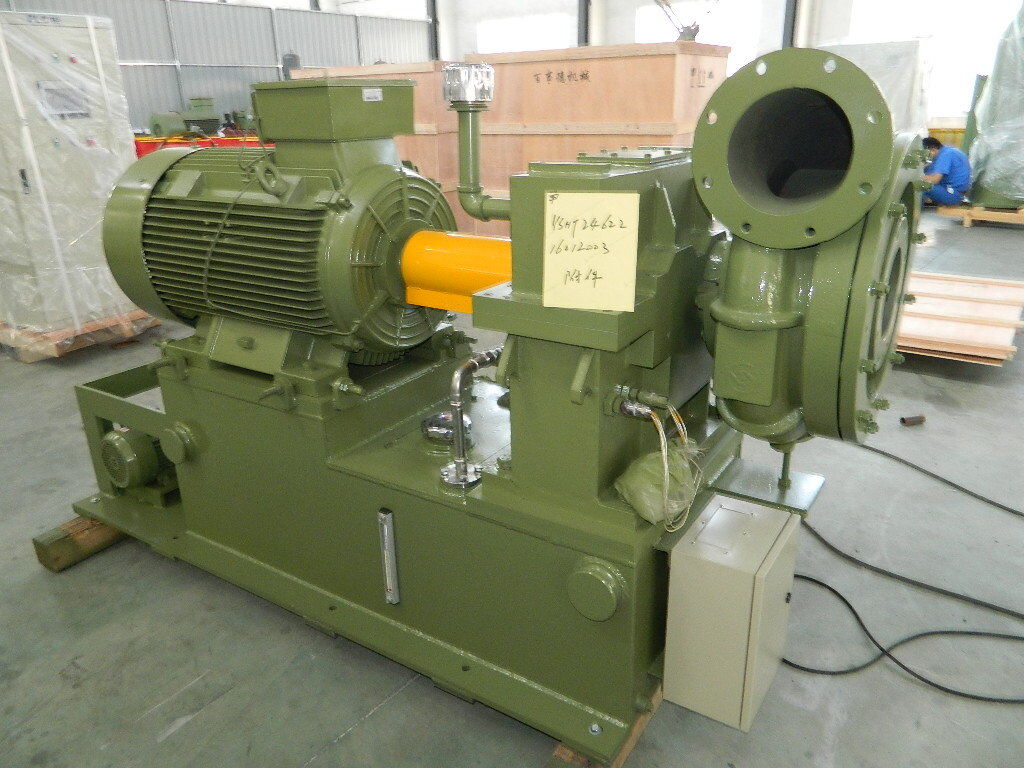

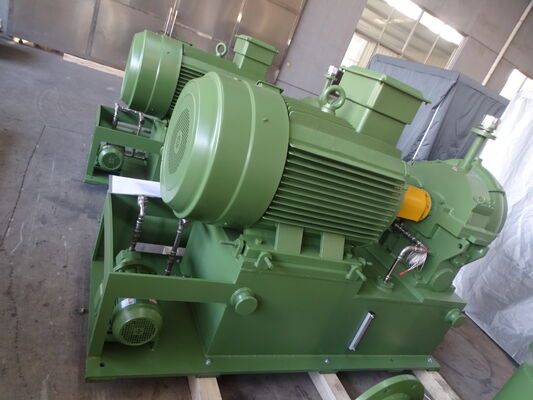

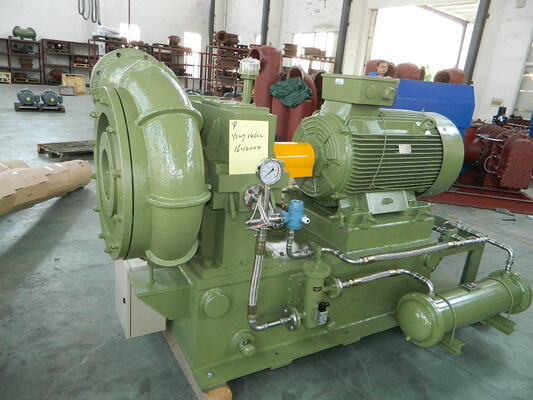

GS250 سری،50-100Kpa فشار، 250 m3/min جریان هوا، تک مرحله ای کنترل از راه دور با سرعت بالا Centrifugal Blower


اظهارات:
1. فشار تخلیه به 198Kpa (A) طراحی شده است، دامنه کاربرد: 145-198 Kpa (A) یا نسبت فشار ε 1 است. 5 ≤ε≤1 . 9 6 ;
2. محتوای گرد و غبار و سایر ناخالصی های جامد ≤10mg/m3.
3. هنگامی که سطح دریا بالاتر از 1000 متر است، موتور باید خاص باشد.
4. برای دمای ورودی بیش از 60 ℃ یا دمای خروجی بیش از 120 ℃ مناسب نیست.
5. جریان هوا در ورق بالا مقدار در شرایط 20 ℃ و 1 اتمسفر است.
6. لطفاً برای ظرفیتی که در کاتالوگ نشان داده نشده است، با بخش فنی ما مشورت کنید.
7. برای انتخاب مدل پمپ خلاء گریز از مرکز تک مرحله ای با سرعت بالا، لطفا با بخش فنی شرکت ما تماس بگیرید.


1، دستگاه پره راهنمای ورودی
دستگاه پره راهنمای ورودی که از 9 پره تشکیل شده است قبل از پروانه نصب شده و درجه باز بودن آن توسط اپراتور برق کنترل می شود. هنگامی که اپراتور الکتریکی سیگنال 4-20 میلی آمپر را از پانل کنترل دریافت می کند، درجه باز بودن پره ها را تنظیم می کند (مقدار درجه باز هم روی پانل اپراتور الکتریکی و هم روی صفحه کنترل نشان داده می شود) به طوری که دستگاه پره راهنمای ورودی بتواند قبل از جریان گاز به پروانه کار کند و عملکرد تنظیم جریان هوا 45-100٪ را درک کند.

2، حجم
مناسب ترین دونده پیچی برای عملکرد پنوماتیک قابل اعتماد، راندمان بالا و برای دستیابی به تمام راندمان چند متغیره تا 85٪ استفاده شده است.




3، جعبه مرحله به بالا
چرخ دنده پله‌آپ از نوع حلزونی مجهز شده است. این چرخ‌دنده به صورت نفوذی سخت شده و عملکرد عالی تحت چرخش با سرعت بالا و عمر طولانی دارد.


بلبرینگ از نوع کشویی با سطح فلزی بابیت پذیرفته شده است. یاتاقان برای پشتیبانی از شفت و خنک کننده خود فیلم روان کننده می گیرد. دارای اصطکاک کم، ویژگی ضد ضربه بالا، عملکرد قابل اعتماد و طول عمر است.




4، پروانه با راندمان بالا
پروانه که از نوع نیمه باز مخلوط سه تایی است با تئوری سه بعدی طراحی شده است. منحنی پروانه به صورت تکرارشونده برای شبیه سازی انتخاب می شود

شرایط کار بر روی کامپیوتر، و مناسب تر برای جریان واقعی گاز. در عین حال، تغییر شکل پره ناشی از نیروی گریز از مرکز را کاهش می دهد و قابلیت اطمینان راندمان را بهبود می بخشد.
نوع اتصال پیشرفته برای پروانه و شفت با سرعت بالا اتخاذ شده است.
جنس پروانه اختیاری است، هوا فلزی یا فولاد ضد زنگ یا سایر مواد موجود بر اساس درخواست سفارشی.






ساختار دمنده

دمنده گریز از مرکز سری Gs دارای کنسول تک مرحله ای، ورودی محوری و ساختار تخلیه رادیکال است. هوا از تنظیمات فیلتر ورودی به لوله مکش و دستگاه پره راهنمای ورودی می‌آید. موتور محرک اصلی با کوپلینگ و جعبه پله‌آپ متصل می‌شود. هنگام شروع،
چرخ دنده بالابر پروانه نیمه باز مخلوط سه تایی را به حرکت در می آورد تا گاز برای نیرو تولید شود و گاز از طریق دیفیوزر بدون پره و محفظه حلزونی خارج شود.


ویژگی های اصلی

· عملکرد آیرودینامیکی خوب: پروانه سه تایی نیمه باز جریان مخلوط برای ایجاد گرداب آسان و برای از دست دادن جریان هوای کوچک استفاده شده است.

· تنظیم شده توسط پره راهنمای ورودی، منحنی راندمان واحد صاف است و حتی در شرایط عملیاتی غیر طراحی شده، اثر صرفه جویی در انرژی خوب می تواند به دست آید.

· ساختار فشرده، مساحت کف کوچک، عملیات آسان.

· پروانه از آلیاژ آلومینیوم هوانوردی با مقاومت بالا ساخته شده است که توسط مرکز ماشینکاری اتصال پنج مختصات وارداتی با خطای منحنی کوچک ماشینکاری شده است. عملکرد پنوماتیک قابل اعتماد و راندمان بالایی دارد، در حالی که می تواند 15٪ - 25٪ در مقایسه با اکثر دمنده های Roots صرفه جویی کند.

· پروانه و دنده سرعت بالا ساختار یکپارچه هستند که تا حد زیادی تلفات مکانیکی را کاهش می دهد.

· نوع مارپیچ دنده سرعت بالا برای پایداری خوب، لرزش کم، سر و صدای کم و عمر طولانی تحت دویدن با سرعت بالا اتخاذ شده است.

· یاتاقان لنت کج ویژه: از طریق پدهای کج مخصوص، محصول دارای ثبات بالایی در هنگام دویدن تحت سرعت بالا است.

· درجه بالایی از کنترل خودکار، قابلیت اطمینان خوب.


درباره ما

①در سال 1994، Yixing Pengde Machinery Co.,Ltd. (یک سرمایه گذاری مشترک چین و ژاپن) متولد شد و در پارک صنعتی برای محیط زیست SCI و TECH نقل مکان کرد. سال بعد با تغییر نام شرکت به B-Tohin Machine (Jiangsu) Co.,Ltd.

②بومی سازی HC دمنده در سال 1996

③ در سال 1999، سرمایه گذاری مشترکی به نام شرکت Tohin Machine Co.,Ltd تاسیس کرد. با گروه پنوماتیک TUTHILL (ایالات متحده آمریکا).

④بومی سازی و فروش انبوه BK دمنده در سال 2000

⑤در سال 2004، HC Blower و BK Blower افتخار "محصول جدید با فناوری پیشرفته" را به دست آوردند و این شرکت به عنوان یک شرکت با فناوری پیشرفته رتبه بندی شد. در همان سال، این شرکت گواهینامه ISO9001 را دریافت کرد، بیش از 30000 متر مربع را برای کارخانه جدید خریداری کرد و 500000 یوان را برای ساخت مدرسه راهنمایی B-Tohin Qinghu Hope اهدا کرد.

⑥در سال 2009، دمنده تک مرحله‌ای با سرعت بالا با موفقیت راه‌اندازی شد و BK به عنوان علامت تجاری معروف شهر Wuxi و علامت تجاری معروف استان جیانگ سو رتبه‌بندی شد. پروژه برنامه مشعل استان جیانگ سو و تعدادی حق ثبت اختراع به دست آمد.

⑦ برند BK این شرکت در سال 2013 به عنوان "علامت تجاری شناخته شده چین" رتبه بندی شد.

⑧در سال 2014، این شرکت به عنوان "مرکز تحقیقات آیرودینامیک جیانگ سو" توسط بخش علم و فناوری استان جیانگ سو شناسایی شد و گواهی ISO14001 را دریافت کرد. در همان زمان، اتوماسیون اداری با موفقیت مورد استفاده قرار گرفت.

⑨در سال 2015، این شرکت یک سیستم تست عملکرد کامل دمنده را معرفی کرد. با موفقیت برای دارایی های صنعتی 2600 متر مربع در منطقه توسعه اقتصادی Yixing مناقصه شد و شرکت فناوری دمنده Wuxi B-Tohin با مسئولیت محدود را تأسیس کرد.

⑩در سال 2016، سرمایه گذاری مشترک چین و کره، Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. تاسیس شد. در همان سال، دمنده گریز از مرکز فویل هوا با موفقیت معرفی شد و صنعت توهین ویتنام تأسیس شد.

⑪در سال 2017، این شرکت اینترنت اشیاء را به صورت هوشمند روشن کرد، تست تعادل دمنده سانتریفیوژ توربو بلبرینگ هوا با موفقیت مورد استفاده قرار گرفت. انجمن علم و فناوری B-Tohin تأسیس شد.

⑫در سال 2018، دمنده گریز از مرکز تعلیق مغناطیسی B-Tohin، دمنده فولاد ضد زنگ و سایر محصولات جدید با موفقیت راه اندازی شد.

⑬در سال 2019، مدیریت پلت فرم ERP را در کل شرکت پذیرفت و ارزیابی "یکپارچه سازی اطلاعاتی و صنعتی" را در سال 2019 گذراند.

⑭ دمنده پیچ B-Tohin در سال 2021 با موفقیت به بازار عرضه شد.

⑮راه اندازی قرارداد مدیریت انرژی و فروش اجاره محصول نوع جدید در سال 2022. با تملک مساحت جدید 75000 متر مربع، پروژه طراحی و ساخت هوشمند پایه دمنده با راندمان بالا و ساختمان اداری بی توهین آغاز شد.

ساختمان جدید کارخانه با موفقیت تکمیل و جابجا شد.
