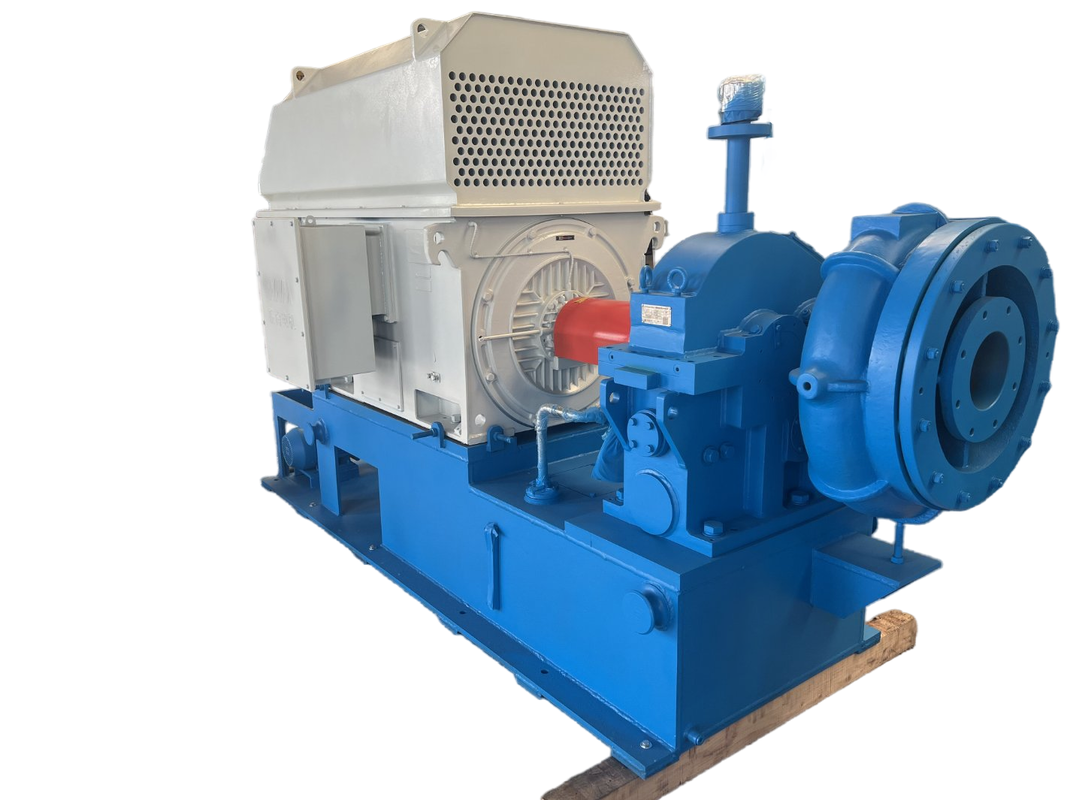

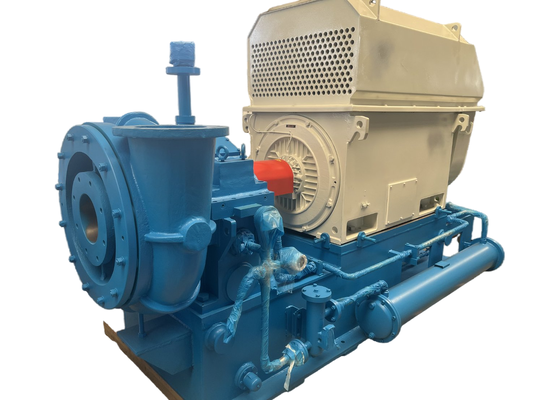

230 m3/min،50-100Kpa فشار، تک مرحله سرعت بالا سانتریفیوژ تصفیه آب فاضلاب هوا ساز


نظرات:
1فشار تخلیه به 198Kpa (A) طراحی شده است، دامنه کاربرد: 145-198 Kpa (A) یا نسبت فشار ε 1،5 ≤ε≤1،96 است؛
2محتوای گرد و غبار و سایر ناخالصی های جامد ≤10mg/m3
3. موتور باید خاص باشد وقتی سطح دریا بالاتر از 1000 متر باشد
4برای دمای ورودی بیش از 60 درجه سانتیگراد یا دمای خروجی بیش از 120 درجه سانتیگراد مناسب نیست.
5جریان هوا در ورق فوق ارزش در شرایط 20 °C و 1 atm است.
6لطفاً با بخش فني ما در مورد ظرفيت هايي که در کاتالوگ ننوشته شده مشورت کنيد
7برای انتخاب مدل یک مرحله پمپ خلاء سانتریفیوژ با سرعت بالا، لطفا با بخش فنی شرکت ما تماس بگیرید.


1دستگاه راهنمای ورودی
این دستگاه که از نه لوله تشکیل شده است، قبل از چرخ چرخ نصب شده و درجه باز شدن آن توسط یک اپراتور الکتریکی کنترل می شود.هنگامی که اپراتور الکتریکی سیگنال 4-20mA را از پنل کنترل دریافت می کند, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2"وولوت"
مناسب ترین درایو volute برای عملکرد پنوماتیک قابل اعتماد، کارایی بالا و برای دستیابی به تمام کارایی چند متغیر تا 85٪ انتخاب می شود.




3جعبه ي حرکت
این دستگاه از نوع مارپیچی مجهز است. این دستگاه از طریق انتشار سخت می شود و عملکرد بسیار خوبی در دوران چرخش با سرعت بالا و عمر طولانی دارد.


حامل از نوع کششی با سطح فلزی بابیت پذیرفته شده است.برگر فیلم روان کننده را برای حمایت از شاخه و خنک کننده خود استفاده می کند.این حامل با اصطکاک کم،خصوصیات ضد ضربه بالا،عملکرد قابل اعتماد و طول عمر.




4،دستر کارایی بالا
چرخ دار، که نوع نیمه باز سه گانه مخلوط است، با نظریه سه بعدی طراحی شده است. منحنی برای چرخ دار برای شبیه سازی مکرر انتخاب می شود.

در حال حاضر، آن را به کاهش تغییر شکل بادکنک ناشی از نیروی منحرف و بهبود قابلیت اطمینان بهره وری.
نوع اتصال پیشروی برای چرخ دنده و میله با سرعت بالا پذیرفته شده است. قبل از تحویل ، آزمایشات سرعت بیش از حد چرخ دنده و تعادل پویا انجام می شود تا عملکرد بالا از نطفه را تضمین کند.
مواد چرخدار اختیاری است، فلز هوائی یا فولاد ضد زنگ یا سایر مواد موجود بر اساس خواسته های سفارشی.






ساختار فنر

دستگاه نوردان دور از مرکز سری G دارای یک مرحله کنتیلیور، ورودی محوری و ساختار تخلیه رادیکال است.هوا وارد لوله مکش و دستگاه لوله راهنمای ورودی از تنظیم فیلتر ورودی. موتور اصلی راننده با اتصال و جعبه گام به جلو متصل است.
دنده های بالا، چرخ نیمه باز سه گانه مخلوط را برای تولید گاز برای قدرت و تخلیه گاز از طریق پخش کننده بدون لوله و اتاق volute هدایت می کنند.


ویژگی های اصلی

·امکانات هواپیمایی خوب: دوچرخه نیمه باز سه گانه با جریان مخلوط برای ایجاد گرد و غبار آسان و برای از دست دادن جریان هوا کوچک استفاده می شود.

·با استفاده از لوله راهنمای ورودی، منحنی کارایی واحد مسطح است و حتی در شرایط عملیاتی غیر طراحی شده نیز می توان به یک اثر خوب صرفه جویی در انرژی دست یافت.

·ساختمان فشرده،سطح طبقه کوچک،کاربرد آسان.

· چرخ دار از آلیاژ آلومینیوم هوایی با قدرت بالا ساخته شده است که توسط مرکز ماشینکاری پنج هماهنگی وارد شده با خطای منحنی کوچک پردازش می شود.عملکرد پنوماتیک قابل اعتماد و کارایی بالا دارددر حالی که می تواند 15 تا 25 درصد انرژی را در مقایسه با اکثر روت ها صرفه جویی کند

·چرخه چرخ و دنده سرعت بخش دارای ساختار یکپارچه هستند که باعث کاهش قابل توجهی از دست دادن مکانیکی می شود.

·گیره سرعت افزایی نوع مارپیچی برای ثبات خوب، لرزش کم، سر و صدا کم و عمر طولانی در حالت کار با سرعت بالا استفاده می شود.

·حاملات خاص میله ای: با استفاده از میله های خاص میله ای، محصول دارای ثبات بالایی در هنگام حرکت در سرعت بالا است.

·درجه بالایی از کنترل خودکار،اعتماد خوبی.


نقشه مونتاژ بسته بادی


عرضه استاندارد دامنه

1. بادکنک بدن اصلی
2. لوله راهنمای ورودی
3خفه کننده ورودی
4مفصل انعطاف پذیر فولاد ضد زنگ
5جعبه دنده هاي سرعت بالا
7. شیر تخلیه
8. دریچه چک
9. قاب پايه
10سیستم روان کننده
11جعبه کنترل PLC
12موتور
