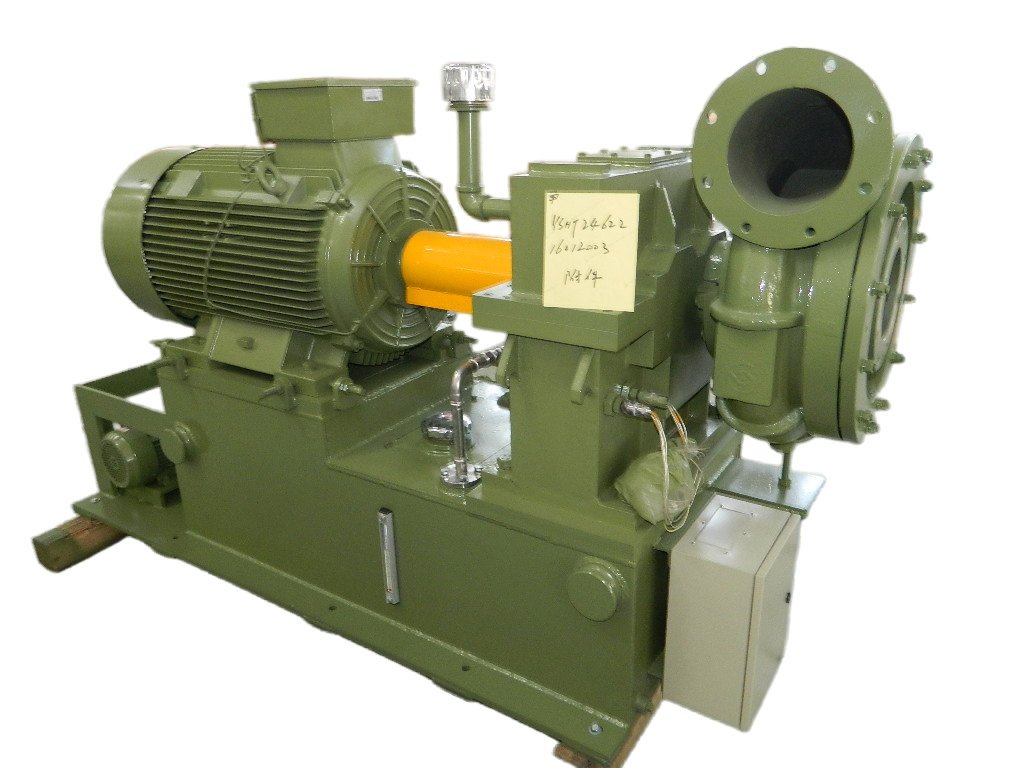

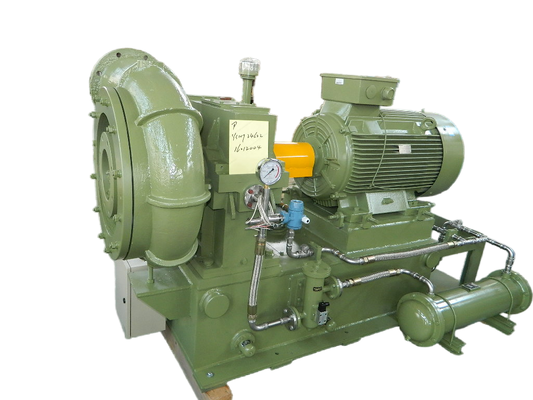

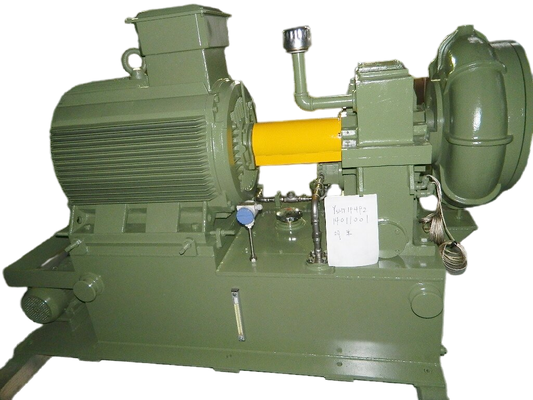

GS160 سری 50-100 Kpa فشار، واحد مرحله ای پرسرعت فانتونیشن سانتریفیوژ
در مورد GS
GS سری تک مرحله ای پرسرعت centrifugal blower به طور خاص برای تصفیه آب فاضلاب طراحی شده است. در همین حال،این برای رسانه ای مانند هوا،نیترژن،دی اکسید نیتروژن و دیگر گاز های غیر خوردنی.
فنر Gs با کاربرد گسترده، صرفه جویی قابل توجهی در انرژی، منطقه کوچک و نصب، کار و نگهداری آسان مشخص می شود.
مشخصات
|
型 号
مدل
|
فشار
فشار
|
风量
جریان هوا
|
توان
قدرت
|
| |
Kpa |
m3/min |
KW |
| GS160-15 |
50 |
160 |
185 |
| GS160-16 |
60 |
160 |
220 |
| GS160-17 |
70 |
160 |
250 |
| GS160-18 |
80 |
160 |
280 |
| GS160-19 |
90 |
160 |
280 |
| GS160-20 |
100 |
160 |
315 |
نظرات:
1فشار تخلیه به 198Kpa (A) طراحی شده است، دامنه کاربرد: 145-198 Kpa (A) یا نسبت فشار ε 1،5 ≤ε≤1،96 است؛
2محتوای گرد و غبار و سایر ناخالصی های جامد ≤10mg/m3
3. موتور باید خاص باشد وقتی سطح دریا بالاتر از 1000 متر باشد
4برای دمای ورودی بیش از 60 درجه سانتیگراد یا دمای خروجی بیش از 120 درجه سانتیگراد مناسب نیست.
5جریان هوا در ورق فوق ارزش در شرایط 20 °C و 1 atm است.
6لطفاً با بخش فني ما در مورد ظرفيت هايي که در کاتالوگ ننوشته شده مشورت کنيد
7برای انتخاب مدل یک مرحله پمپ خلاء سانتریفیوژ با سرعت بالا، لطفا با بخش فنی شرکت ما تماس بگیرید.
درخواست ها
a. برای صنعت سیمان: سیمان حمل کننده، تهویه هوا و غیره
ب. برای سیستم تصفیه فاضلاب: بادی هوا، بادی بازشویی و غیره.
ج. برای حمل پنوماتیک: برای حمل مواد پودری مانند آرد، سیمان، شن و ماسه، دانه و غیره.
برای جمع آوری گرد و غبار، تمیز کردن گرد و غبار، تهویه در برخی از کارخانه ها، بیمارستان ها، ساختمان ها و غیره
e. برای نیروگاه برق: انتقال گاز، افزایش اکسیژن، تهویه، تمیز کردن گرد و غبار و غیره.
ساختار فنر
دستگاه نوردان دور از مرکز سری G دارای یک مرحله کنتیلیور، ورودی محوری و ساختار تخلیه رادیکال است.هوا وارد لوله مکش و دستگاه لوله راهنمای ورودی از تنظیم فیلتر ورودی. موتور اصلی راننده با اتصال و جعبه گام به جلو متصل است.
دنده های بالا، چرخ نیمه باز سه گانه مخلوط را برای تولید گاز برای قدرت و تخلیه گاز از طریق پخش کننده بدون لوله و اتاق volute هدایت می کنند.
ویژگی های اصلی
·امکانات هواپیمایی خوب: دوچرخه نیمه باز سه گانه با جریان مخلوط برای ایجاد گرد و غبار آسان و برای از دست دادن جریان هوا کوچک استفاده می شود.
·با استفاده از لوله راهنمای ورودی، منحنی کارایی واحد مسطح است و حتی در شرایط عملیاتی غیر طراحی شده نیز می توان به یک اثر خوب صرفه جویی در انرژی دست یافت.
·ساختمان فشرده،سطح طبقه کوچک،کاربرد آسان.
· چرخ دار از آلیاژ آلومینیوم هوایی با قدرت بالا ساخته شده است که توسط مرکز ماشینکاری پنج هماهنگی وارد شده با خطای منحنی کوچک پردازش می شود.عملکرد پنوماتیک قابل اعتماد و کارایی بالا دارددر حالی که می تواند 15 تا 25 درصد انرژی را در مقایسه با اکثر روت ها صرفه جویی کند
·چرخه چرخ و دنده سرعت بخش دارای ساختار یکپارچه هستند که باعث کاهش قابل توجهی از دست دادن مکانیکی می شود.
·گیره سرعت افزایی نوع مارپیچی برای ثبات خوب، لرزش کم، سر و صدا کم و عمر طولانی در حالت کار با سرعت بالا استفاده می شود.
·حاملات خاص میله ای: با استفاده از میله های خاص میله ای، محصول دارای ثبات بالایی در هنگام حرکت در سرعت بالا است.
·درجه بالایی از کنترل خودکار،اعتماد خوبی.
نقشه مونتاژ بسته بادی
عرضه استاندارد دامنه
1. بادکنک بدن اصلی
2. لوله راهنمای ورودی
3خفه کننده ورودی
4مفصل انعطاف پذیر فولاد ضد زنگ
5جعبه دنده هاي سرعت بالا
7. شیر تخلیه
8. دریچه چک
9. قاب پايه
10سیستم روان کننده
11جعبه کنترل PLC
12موتور
