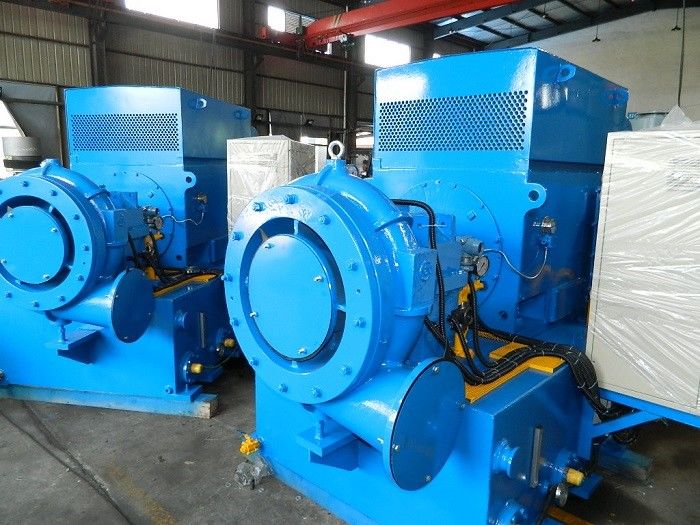

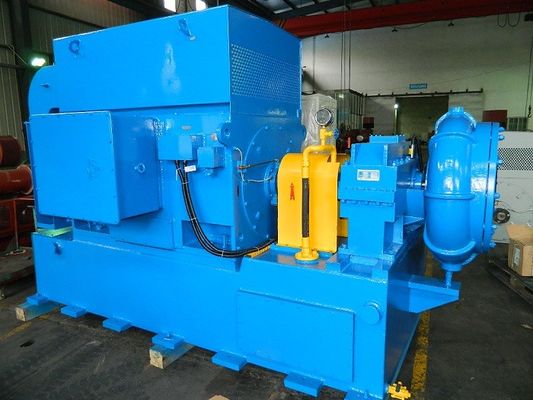

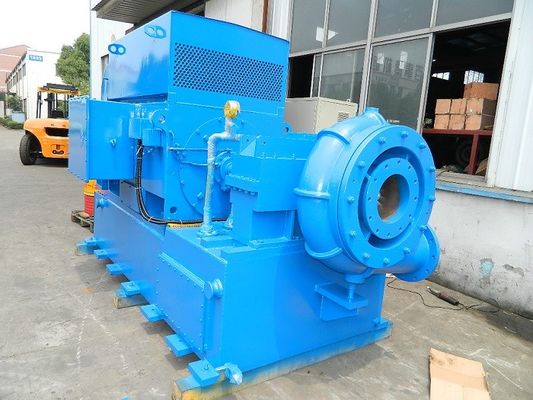

GS140 سری 140m3 / دقیقه پرتاب کننده با کارایی بالا یک مرحله فانتزیون پرسرعت سانتریفیوژ

فن دمنده گریز از مرکز با سرعت بالا تک مرحله ای پروانه 140 مترمکعب در دقیقه سری GS140

درباره GS


دمنده گریز از مرکز تک مرحله ای سری GS به طور ویژه برای هوادهی تصفیه فاضلاب طراحی شده است. در عین حال، برای گازهای متوسط ​​مانند هوا، نیتروژن، دی اکسید نیتروژن و سایر گازهای غیر خورنده در دسترس است.

دمنده Gs با کاربرد گسترده، صرفه جویی قابل توجه در انرژی، مساحت کوچک و نصب آسان، بهره برداری و نگهداری مشخص می شود.

مشخصات

برنامه های کاربردی

الف برای صنعت سیمان: دمنده انتقال سیمان، تهویه و غیره.

ب برای سیستم تصفیه فاضلاب: دمنده هوادهی، دمنده شستشوی معکوس و غیره.

ج. برای انتقال پنوماتیک: برای انتقال مواد پودری مانند آرد، سیمان، ماسه، غلات و غیره.

د برای جمع آوری گرد و غبار، تمیز کردن گرد و غبار، تهویه در برخی از کارخانه ها، بیمارستان ها، ساختمان ها و غیره.

ه. برای نیروگاه برق: انتقال گاز، افزایش اکسیژن، تهویه، تمیز کردن گرد و غبار و غیره.

ساختار دمنده

دمنده گریز از مرکز سری Gs دارای کنسول تک مرحله ای، ورودی محوری و ساختار تخلیه رادیکال است. هوا از تنظیمات فیلتر ورودی به لوله مکش و دستگاه پره راهنمای ورودی می‌آید. موتور محرک اصلی با کوپلینگ و جعبه پله‌آپ متصل می‌شود. هنگام شروع،

چرخ دنده بالابر پروانه نیمه باز مخلوط سه تایی را به حرکت در می آورد تا گاز برای نیرو تولید شود و گاز از طریق دیفیوزر بدون پره و محفظه حلزونی خارج شود.

ویژگی های اصلی

· عملکرد آیرودینامیکی خوب: پروانه سه تایی نیمه باز جریان مخلوط برای ایجاد گرداب آسان و برای از دست دادن جریان هوای کوچک استفاده شده است.

· تنظیم شده توسط پره راهنمای ورودی، منحنی راندمان واحد صاف است و حتی در شرایط عملیاتی غیر طراحی شده، اثر صرفه جویی در انرژی خوب می تواند به دست آید.

· ساختار فشرده، مساحت کف کوچک، عملیات آسان.

· پروانه از آلیاژ آلومینیوم هوانوردی با مقاومت بالا ساخته شده است که توسط مرکز ماشینکاری اتصال پنج مختصات وارداتی با خطای منحنی کوچک ماشینکاری شده است. عملکرد پنوماتیک قابل اعتماد و راندمان بالایی دارد، در حالی که می تواند 15٪ - 25٪ در مقایسه با اکثر دمنده های Roots صرفه جویی کند.

· پروانه و دنده سرعت بالا ساختار یکپارچه هستند که تا حد زیادی تلفات مکانیکی را کاهش می دهد.

· نوع مارپیچ دنده سرعت بالا برای پایداری خوب، لرزش کم، سر و صدای کم و عمر طولانی تحت دویدن با سرعت بالا اتخاذ شده است.

· یاتاقان لنت کج ویژه: از طریق پدهای کج مخصوص، محصول دارای ثبات بالایی در هنگام دویدن تحت سرعت بالا است.

· درجه بالایی از کنترل خودکار، قابلیت اطمینان خوب.

نقشه مونتاژ بسته دمنده

عرضه استاندارد دامنه

1. دمنده بدنه اصلی

2. پره راهنمای ورودی

3. صدا خفه کن ورودی

4. اتصال انعطاف پذیر فولاد ضد زنگ

5. جعبه دنده با سرعت بالا

7. شیر تخلیه

8. شیر چک

9. قاب پایه

10. سیستم روان کننده

11. جعبه کنترل PLC

12. موتور
