درباره بلوئر اسکرو
ویژگی های اصلی:
1، روتورهای نر و ماده بلوئر اسکرو بدون روغن با دقت طراحی شده اند. در مقایسه با بلوئر روتس، می تواند فشرده سازی داخلی را در محفظه انجام دهد، با راندمان بالاتر و 20٪ عملکرد صرفه جویی در انرژی بیشتر تحت شرایط مصرف انرژی یکسان.
2، جریان هوای پایدار، نوسان جریان هوا کمتر هنگام تغییر فشار.
3، قابل استفاده برای فشار بالاتر، نویز کم.

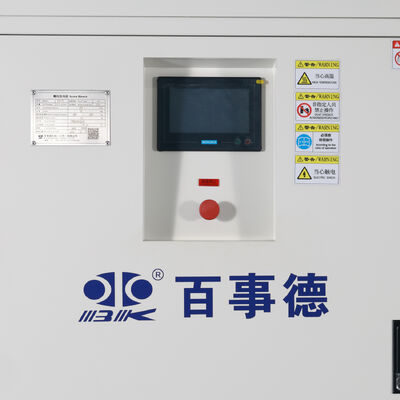

4، موجود با کنترل از راه دور هوشمند PLC و روش های ارتباطی مختلف، مناسب برای مدیریت عملیات.
بلوئر اسکرو در حین انتقال هوا در محفظه به فشرده سازی داخلی دست می یابد، بنابراین بلوئر اسکرو دارای اکثر مزایای بلوئرهای سنتی است و در عین حال راندمان بالاتری دارد.
فرآیند انتقال و فشرده سازی هوا پیوسته و تدریجی است، بنابراین ضربان جریان هوا کمتر است و کنترل نویز و دما اگزوز بهتر از بلوئرهای سنتی است.
به عنوان یک نوع جدید از بلوئر دوار که در سال های اخیر توسعه یافته است، بلوئرهای اسکرو به دلیل ساختار ساده، پایداری، صرفه جویی در انرژی و نویز کم، در هوادهی، شستشوی برگشتی آب و گاز، گوگردزدایی اکسیداتیو، فرآیند سیال سازی/همگن سازی و انتقال پنوماتیکی شروع به استفاده شده اند.
| خود روانکاریⅡ |
محدوده فشار |
40-100KPa |
محدوده جریان هوا |
1.4-172m³/min |
محدوده توان |
4-280kw |
| شماره. |
مدل |
قطر |
فشار اگزوز
(KPa)
|
جریان هوا
(m³/min)
|
توان موتور
(Kw)
|
سرعت بدنه اصلی
(rpm)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1.4-2.9 |
4-7.5 |
2000-3000 |
| 2 |
BLG109B |
2.2-4.8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3.9-8.7 |
5.5-18.5 |
| 4 |
BLG140B |
6.4-12.3 |
7.5-22 |
| 5 |
BLG160A |
DN150 |
7.1-15.1 |
7.5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11.5-25 |
15-45 |
| 8 |
BLG202A |
DN200 |
17.5-31.7 |
18.5-55 |
| 9 |
BLG202B |
22.8-41 |
22-75 |
| 10 |
BLG240A |
DN250 |
27.4-47.7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34.5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40.7-75.5 |
37-132 |
| 13 |
BLG275B |
47.4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67.6-116.7 |
75-185 |
| 15 |
BLG315B |
76.4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90-280 |
ترکیب

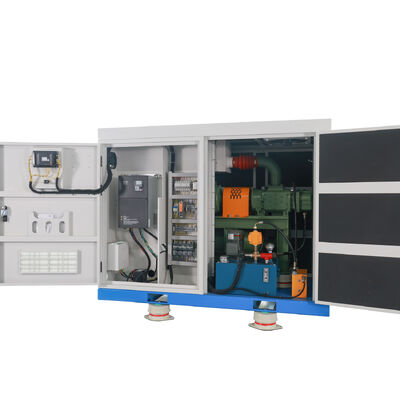

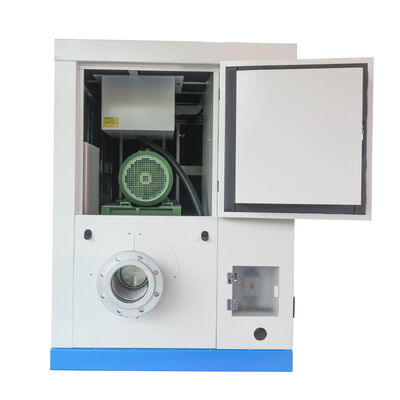

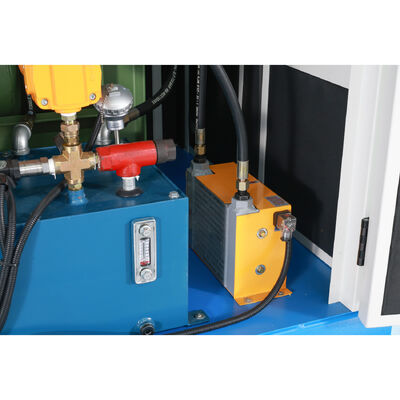

بلوئر اسکرو از محفظه بلوئر، بدنه اصلی بلوئر، موتور، فیلتر هوا، صدا خفه کن، مخزن پمپ روغن و فیلتر روغن تشکیل شده است.
به عنوان جزء اصلی بلوئر اسکرو، ساختار بدنه اصلی بلوئر مستقیماً عملکرد بلوئر را تعیین می کند. بدنه اصلی از محفظه، روتورهای اسکرو، جعبه دنده، یاتاقان ها، مهر و موم شفت و غیره تشکیل شده است.
اصل کار
اصل عملکرد بلوئر اسکرو این است که دو روتور ماده و نر موازی در سیلندر به شکل "∞" با یکدیگر مشبک می شوند تا یک حجم کاری را تشکیل دهند. از طریق چرخ دنده همزمان، روتور با سرعت بالا در جهت مخالف می چرخد و حجم کاری به طور دوره ای با چرخش روتور تغییر می کند و فشرده سازی هوا در حین انتقال هوا محقق می شود. چرخه کاری بلوئر اسکرو را می توان به سه فرآیند تقسیم کرد: مکش، فشرده سازی و اگزوز. فرآیند چرخه به شرح زیر است:
1. فرآیند مکش
تصویر ①: هوا از طریق پورت مکش وارد حجم بین دندانه های روتور می شود. با چرخش روتور، حجم بین دندانه ها به طور مداوم منبسط می شود.
تصویر ②: هنگامی که حجم بین دندانه ها به حداکثر می رسد، حجم بین دندانه ها از پورت مکش جدا می شود و فرآیند مکش به پایان می رسد.
2. فرآیند فشرده سازی
تصویر ③: در حین فشرده سازی
3. فرآیند اگزوز
تصویر ④: پس از اتصال حجم بین دندانه ها به پورت اگزوز، فرآیند اگزوز آغاز می شود. در حین چرخش روتور، حجم بین دندانه ها به طور مداوم کاهش می یابد و هوای فشرده را به لوله اگزوز می فرستد. این فرآیند تا زمانی ادامه دارد که حجم به داده های طراحی شده برسد.
ویژگی های اصلی
1، روتورهای نر و ماده بلوئر اسکرو بدون روغن با دقت طراحی شده اند. در مقایسه با بلوئر روتس، می تواند فشرده سازی داخلی را در محفظه انجام دهد، با راندمان بالاتر و 20٪ عملکرد صرفه جویی در انرژی بیشتر تحت شرایط مصرف انرژی یکسان.
2، جریان هوای پایدار، نوسان جریان هوا کمتر هنگام تغییر فشار.
3، قابل استفاده برای فشار بالاتر، نویز کم.
4، موجود با کنترل از راه دور هوشمند PLC و روش های ارتباطی مختلف، مناسب برای مدیریت عملیات.
برنامه های کاربردی
تصفیه فاضلاب:
تقاضای هوادهی متغیر در فرآیندهای بیولوژیکی.فرآیندهای صنعتی:
انتقال پنوماتیکی، تخمیر یا تولید نیازمند جریان هوای پایدار.سیستم های HVAC:
جابجایی هوای کارآمد در تاسیسات بزرگ.مشخصات فنی برای در نظر گرفتن
1، ظرفیت جریان هوا (m³/min یا CFM)
2، محدوده فشار (بار یا psi)
3، رتبه توان موتور (kW) و کلاس راندمان (به عنوان مثال، IE5)
4، سطح نویز (dB) و روش خنک کننده (خنک کننده با هوا/آب).
