محل منبع: | چین |
نام تجاری: | B-TOHIN |
گواهی: | ISO9001 / ISO14001 |
شماره مدل: | BKW9020S |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
جزئیات بسته بندی: | جعبه چوبی صادراتی |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 30 ست در ماه |
نام: | دستگاه تنفسی ریشه های سه لوب | جریان هوا: | 40.72m3/min-73.32m3/min |
---|---|---|---|
بسته بندی: | جعبه چوبی | نوع خنک کننده: | اب |
درجه گذاری خودکار: | اتوماتیک، نیمه اتوماتیک | نوع بسته بندی: | مورد |
دور دمنده: | 1000-1500 | ولتاژ: | 380V/400V/415V/440V/سفارشی |
فرکانس: | 50 هرتز / 60 هرتز | درخواست: | آبزی پروری |
برجسته: | دمنده ریشه سه لوب 80 کیلو پاسکال,دمنده ریشه سه لوب 1500 دور در دقیقه,دمنده ریشه های آبزی پروری با فشار بالا |

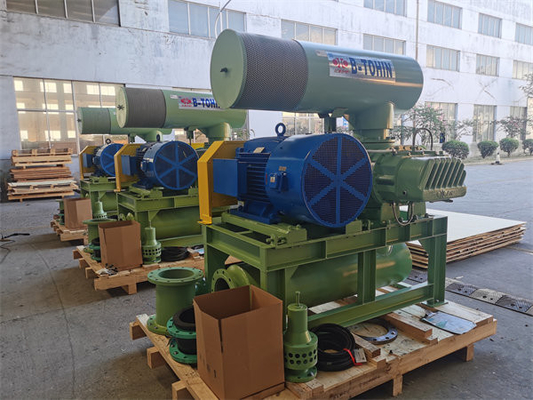

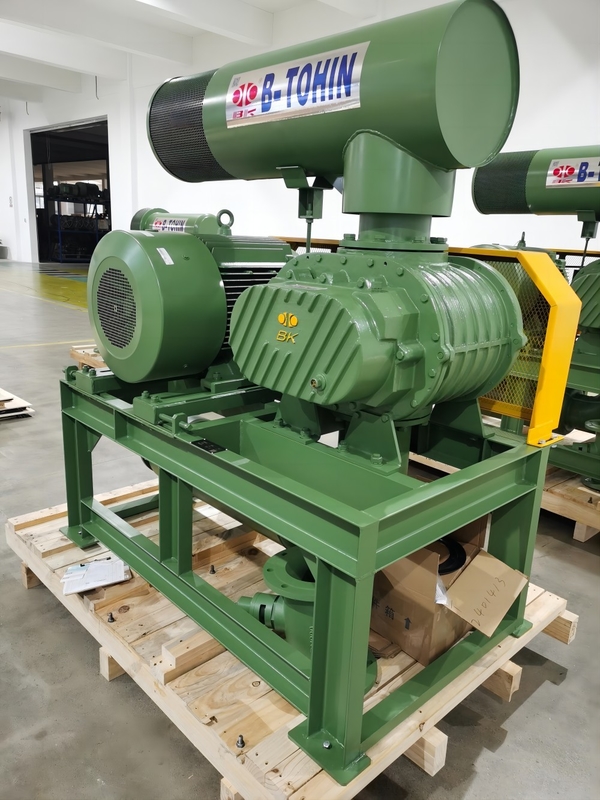

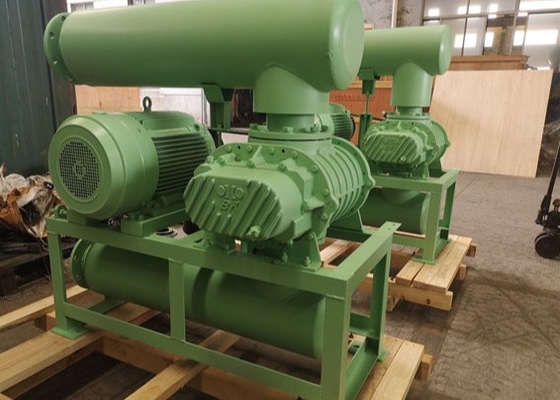

DN250 BKW9020S Roots Blower Water Cooling
BKW9020S Roots Blower اکثر اجزا را از BK9020 به ارث برده است، از خنک کننده آب در پوشش یاتاقان استفاده می کند، که می تواند دمای یاتاقان را هنگام کار کاهش دهد و طول عمر را افزایش دهد، اندازه سوراخ آن DN250 است، که می تواند ظرفیت بیشتری را برای کارخانه سیمان و استفاده از نیروگاه تولید کند. .
فن آوری سه لوب به این معنی است که دمنده ها دارای نوک لوب در 120 درجه در اطراف روتور به جای 180 درجه مانند یک دمنده دو لوب هستند.این یک مجموعه روتور سفت تر را فراهم می کند، به این معنی که در هر بار انحراف کمتری دارد.
1. چرخ دنده های زمان بندی نوع حلزونی برای عملکرد صاف
2. فشرده و انعطاف پذیری در نصب به کاربران امکان انتخاب بیشتری می دهد.
3. ساختار یکپارچه پروانه و شفت برای عملکرد پایدارتر و صاف
4. مهر و موم روغن وارداتی ساخته شده از لاستیک فلوریک با مقاومت در برابر سایش و مقاومت در برابر درجه حرارت بالا را اتخاذ کنید.
5. صدای کم، لرزش کم و مصرف انرژی.
مشخصات فنی:
فشار دیفرانسیل تخلیه | 60-100KPA |
ظرفیت هوا | 40.72m3/min-73.32m3/min |
سرعت چرخشی | 1000 - 1500 دور در دقیقه |
نوع موتور | 75KW-160KW 380/400/415/440 ولت، 3 فاز، 50/60 هرتز |
مارک موتور | استاندارد: موتور زیمنس Beide یا Wannan موتور زیمنس و ABB برای گزینه شما |
نوع نصب | استاندارد: نوع افقی. نوع عمودی برای گزینه شما موجود است |
شمال غربی دمنده بدون موتور | 1310 کیلوگرم |
اندازه بسته بندی تقریبا | 2.62*1.78*2.60 متر (طول*عرض*ارتفاع) |
مولفه های
مدل | قطر بندر (MM) | سرعت | جریان هوای ورودی (m3/min) و توان شفت (KW) (m3/ دقیقه) | |||||||||||
0.6 کیلوگرم بر سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | 0.9 کیلوگرم بر سانتی متر2 | 1.0 کیلوگرم بر سانتی متر2 | خنک کننده اب |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | 0.09 مگاپاسکال | 0.1 مگاپاسکال | ||||||||||
دور در دقیقه | متر3/ دقیقه | KW | متر3/ دقیقه | KW | متر3/ دقیقه | KW | متر3/ دقیقه | KW | متر3/ دقیقه | KW | L/min | |||
BKW9020S | 200 (8 اینچ) | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
توضیحات قطعات دمنده:
پوشش | ساخته شده از چدن HT200 ساختار بی پایان اتخاذ شده برای بهبود کارایی، یک بار ماشین کاری شده توسط مرکز CNC با دقت بالا |
روتور (شفت و پروانه) | ساخته شده از چدن QT500 پروانه و شفت به عنوان بخشی جدایی ناپذیر ریخته گری می شوند. استفاده از رنده NC برای ماشین کاری برای دستیابی به دقت بالا |
بلبرینگ انتهای دنده | ساخته شده از GCr15 نام تجاری NSK، بلبرینگ تماس زاویه ای دو ردیفه،قابلیت تحمل بار محوری |
یاتاقان انتهایی درایو | ساخته شده از GCr15 برند NSK، غلتک استوانه ای |
دنده | ساخته شده از 20CrMnTi ساختار اریب برای اجرای روان تر |
مهر و موم نفت | ساخته شده از لاستیک فلوئورو دمای بالا را تحمل می کند و عمر طولانی تری دارد. |
اصل کار
Roots blower یک دمنده مکعبی است و مقدار ثابتی هوا را متناسب با سرعت چرخش خود تخلیه می کند.هر چرخش، دو لوب وجود دارد که سه بار جذب و تخلیه هوا را انجام می دهند.در مقایسه با دمنده دو لوبی، دارای پالس هوا کمتر، تغییر بار کمتر، استحکام بالاتر، نویز و لرزش کمتر است.
دو شفت موازی هر کدام دارای سه لوب هستند، همه لوب ها فاصله کمی با یکدیگر دارند و محفظه داخل آن هستند.در هر چرخش لوب ها، هوای خاصی در ورودی جذب شده و از محفظه داخل سطح به درگاه تخلیه دمنده منتقل می شود.
دو شفت توسط چرخ دندههای زمانبندی چرخانده میشوند، بدون هیچ گونه تماسی بین لوبها، بنابراین میتوان آن را با سرعت بالا بدون هیچ گونه روغنکاری در داخل چرخاند.این ویژگی های زیر را دارد: پیکربندی ساده.عملکرد روان؛ تثبیت عملکرد خوب.به طور گسترده در صنایع مختلف استفاده شده است.
آب خنک کننده:
آب تمیز بدون مواد خارجی مورد نیاز است.
دمای آب باید کمتر از 40 ℃ باشد.
