محل منبع: | چین |
نام تجاری: | B-TOHIN |
گواهی: | ISO9001 / ISO14001 |
شماره مدل: | BKW9020S |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
جزئیات بسته بندی: | کیس چوبی صادر کنید |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | L / C ، T / T |
قابلیت ارائه: | 30 مجموعه در هر ماه |
نام: | دستگاه تنفسی ریشه های سه لوب | جریان هوا: | 40.72m3/min-73.32m3/min |
---|---|---|---|
بسته بندی: | جعبه چوبی | نوع خنک کننده: | اب |
دور دمنده: | 1000-1500 | ولتاژ: | 380V/400V/415V/440V/سفارشی |
فرکانس: | 50 هرتز / 60 هرتز | درخواست: | تصفیه فاضلاب |
نوع نصب:: | افقی یا عمودی | ||
برجسته: | سه دمنده لوب دوار,دمنده لوب دوار 80kpa,دمنده سه لوب ریشه |

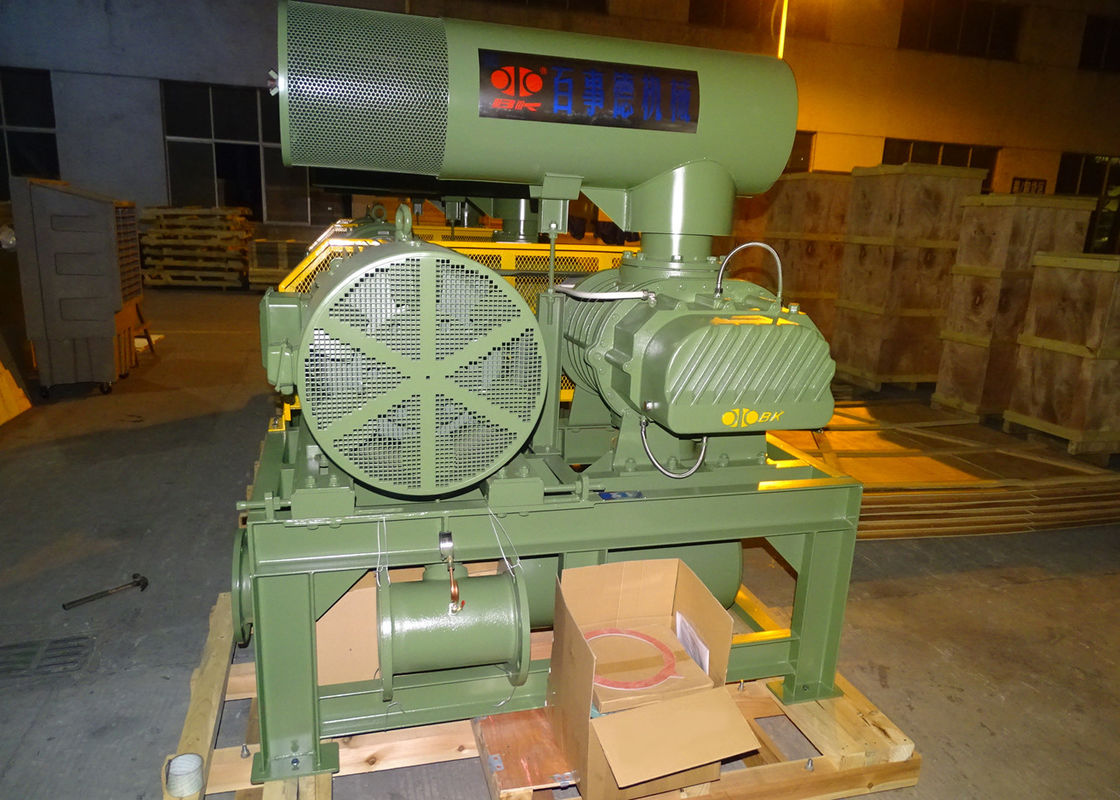

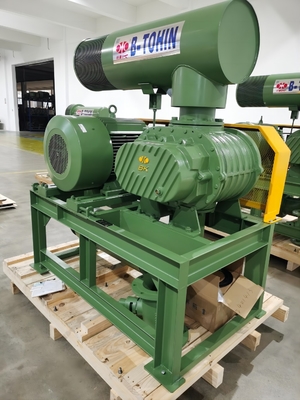

درباره BKW9020S
BKW9020S Roots Blower اکثر اجزا را از BK9020 به ارث می برد ، خنک کننده آب را در پوشش تحمل می کند ، که می تواند درجه حرارت تحمل را هنگام کار کاهش دهد و طول عمر را افزایش دهد ، اندازه سوراخ آن DN250 است ، که می تواند ظرفیت بزرگتری مناسب برای کارخانه سیمان و نیروگاه تولید کند .
مشخصات فنی:
فشار دیفرانسیل را تخلیه کنید | 60-100KPA |
ظرفیت هوا | 40.72m3 / min-73.32m3 / min |
سرعت چرخشی | 1000 دور در دقیقه - 1500 دور در دقیقه |
نوع موتور | 75KW-160KW 380/400/415/440 ولت ، 3 فاز ، 50/60 هرتز |
مارک موتور | استاندارد: موتور Beide یا Wannan زیمنس موتور زیمنس و ABB برای گزینه شما |
نوع نصب | استاندارد: از نوع افقی. نوع عمودی برای گزینه شما موجود است |
NW دمنده بدون موتور | 1310 کیلوگرم |
اندازه بسته بندی تقریباً | 2.62 * 1.78 * 2.60 متر (طول * عرض * ارتفاع) |
امکانات | 1. چرخ دنده های نوع مارپیچ برای عملکرد صاف 2. جمع و جور ، انعطاف پذیری در نصب ، گزینه های بیشتری به کاربران می دهد. 3. ساختار یکپارچه پروانه و شافت برای عملکرد پایدار و روان 4. مهر و موم های روغن وارداتی ساخته شده از لاستیک فلوئوریک را با مقاومت در برابر سایش و مقاومت در برابر درجه حرارت بالا اتخاذ کنید. 5. کم صدا ، لرزش کم و مصرف انرژی. |
مولفه های
مدل | بندر دیا (MM) | سرعت | جریان هوای ورودی (متر مکعب در دقیقه) و قدرت شافت (کیلووات) (متر)3/ دقیقه) | |||||||||||
0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم در سانتی متر2 | 0.8 کیلوگرم در سانتی متر2 | 0.9 کیلوگرم در سانتی متر2 | 1.0 کیلوگرم در سانتی متر2 | خنک کننده اب |
|||||||||
6000 میلی متر2ای | 7000 میلی متر2ای | 8000 میلی متر2ای | 9000 میلی متر2ای | 10000 میلی متر2ای | ||||||||||
0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | 0.09 مگاپاسکال | 0.1 مگاپاسکال | ||||||||||
دور در دقیقه | متر3در دقیقه | کیلووات | متر3در دقیقه | کیلووات | متر3در دقیقه | کیلووات | متر3در دقیقه | کیلووات | متر3در دقیقه | کیلووات | L / دقیقه | |||
BKW9020S | 200 (8 ") | 1000 | 70/44 | 59.00 | 43.60 | 83/65 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 29/76 | 44.54 | 83.47 | 64/43 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 71/51 | 81.89 | 90/50 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 79/55 | 105.75 | ||||
1400 | 67.66 | 94/94 | 66.73 | 90.32 | 65.86 | 69/99 | 05.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 39/72 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 90.126.90 | ||||
1600 | 98.98 | 92.51 | 78.05 | 103.22 | 77.19 | 93.113.93 | 76.37 | 65/124 | 75.60 | 135.36 |

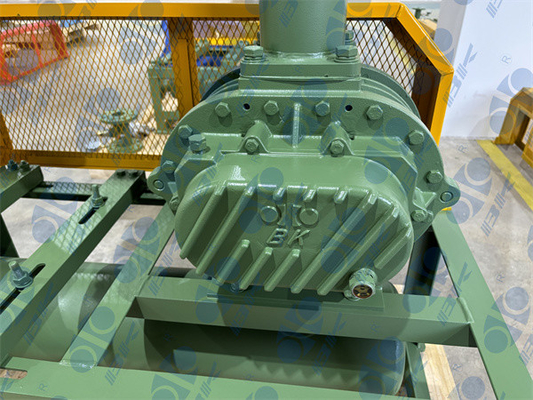

شرح قطعات دمنده:
پوشش | ساخته شده از چدن HT200 ساختار بی پایان برای بهبود کارایی ، یکبار ماشین کاری شده توسط مرکز CNC با دقت بالا |
روتور (شافت و پروانه) | ساخته شده از چدن QT500 پروانه و شافت به عنوان بخشی جدایی ناپذیر ریخته می شود. تصویب برنامه ریز NC برای ماشینکاری برای دستیابی به دقت بالا |
یاتاقان پایان دنده | ساخته شده از GCr15 نام تجاری NSK ، دو ردیف زاویه ای یاطاقان توپ ، قادر به پشتیبانی از بار محوری |
یاطاقان end های رانندگی | ساخته شده از GCr15 مارک NSK ، غلتک استوانه ای |
دنده | ساخته شده از 20CrMnTi ساختار اریب برای اجرای روان تر |
مهر و موم نفت | ساخته شده از لاستیک فلوئور دارای دمای بالا و عمر طولانی تر است. |
اصل کار
Roots blower یک مکنده مکعبی است و متناسب با سرعت چرخش خود مقدار مشخصی هوا را تخلیه می کند.در هر چرخش ، دو لوب وجود دارد که سه بار جذب و تخلیه هوا را به پایان می رساند.در مقایسه با دمنده دو لوب ، پالس هوا کمتر ، تغییر بار کوچکتر ، مقاومت بالاتر ، سر و صدا و لرزش کمتری دارد.
دو شاخه موازی هر کدام سه لوب دارند ، همه لوب ها فاصله کمی با یکدیگر دارند و در داخل آن قرار دارند.با چرخش هر یک از لوب ها ، هوای خاصی در ورودی جذب شده و از داخل محفظه داخل محفظه انتقال داده می شود تا به درگاه دیاژ شارژر دمنده منتقل شود.
دو شافت توسط چرخ دنده های زمان چرخانده می شود ، هیچ لمسی بین لوب ها وجود ندارد ، بنابراین می توان با سرعت بالا بدون هیچ گونه روانکاری داخل آن چرخانده شود.ویژگی های زیر را دارد: به سادگی پیکربندی.روان کار می کند ؛ تثبیت عملکرد خوببه طور گسترده ای در صنایع مختلف استفاده شده است.
آب خنک کننده:
آب تمیز بدون مواد خارجی مورد نیاز است.
دمای آب باید کمتر از 40 باشد.
