جزئیات محصول:

محل منبع:	چین
نام تجاری:	BK
گواهی:	ISO9001 / ISO14001 / CE
شماره مدل:	BK5003

پرداخت:

مقدار حداقل تعداد سفارش:	۱ عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	صادرات استاندارد مورد چوبی
زمان تحویل:	5 تا 20 روز کاری، بستگی به مقدار سفارش و مشخصات دارد
شرایط پرداخت:	اعتبارات اسنادی T/T
قابلیت ارائه:	110 مجموعه در ماه

مخاطب

توضیحات محصول جزئیات

ظرفیت هوا:	3.43 - 7.15 m3/min	نام:	دستگاه تنفسی ریشه های سه لوب
فشار دیفرانسیل تخلیه:	10-80 کیلو پاسکال	قدرت موتور:	5.5-7.5 kW/11-15 kW
مواد اصلی:	آهن ریخته	خاستگاه فناوری:	ایالات متحده
خنک شده:	توسط هوای طبیعی	دور دمنده:	850-2000
ولتاژ:	380V/400V/415V/440V/سفارشی	فرکانس:	50 هرتز / 60 هرتز
نوع نصب::	افقی یا عمودی
برجسته کردن:	3 لبه ریشه دمنده , پنوماتیک انتقال دمنده

دمنده لوله ریشه های آهن با فشار 10-80KPA برای تصفیه آب

B-Tohin يه توليد کننده حرفه اي است که تولید کننده بادکنک هاي ريشه اي آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهنو ما یک بخش تحقیقاتی مستقل برای طراحی و ساخت محصولات جدید بر اساس نیاز خاص مشتریان داریم.

مشخصات:

مدل	BK5003
ظرفیت هوا	3.43-7.15 m3 / min
فشار فرقی تخلیه	10-80 KPA
سرعت چرخش	850 تا 2000 دور در دقیقه
نوع موتور	5.5-7.5KW /11-15KW
مارک موتور	استاندارد: موتور Siemens Beide یا Wannan موتور زيمنس و ABB براي انتخاب شما
نوع نصب	استاندارد: نوع افقی نوع عمودی در دسترس برای انتخاب شما
رنگ	سفارشی، استاندارد RAL6011
اندازه بسته بندی	1.81.32.1 متر (طولعرض ارتفاع)

ویژگی ها:

1. دنده های زمان بندی نوع مارپیچی برای کار بدون مشکل

2جمع و جور، انعطاف پذیری در نصب به کاربران گزینه های بیشتری می دهد.

3ساختار یکپارچه چرخ دار برتر از ساختار تقسیم شده، در انتقال قدرت پایدارتر

4• کم صدا و ارتعاش، مصرف انرژی فشرده و اقتصادی

5ساختار حامل ورودی و خروجی برای انعطاف پذیری نصب

ورق پارامتر

مدل	پورت دیا	سرعت	ظرفیت ورودی (m3/min) و قدرت میله (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK5003	65 ((2.5")	850	2.67	0.95	2.39	1.58	2.19	2.40	2.01	2.72	1.86	3.31	1.72	3.9
		1000	3.25	1.12	2.98	1.85	2.77	2.83	2.60	3.20	2.44	3.89	2.31	4.59
		1150	3.84	1.29	3.56	2.13	3.36	3.25	3.18	3.68	3.03	4.48	2.89	5.28	2.76	6.27
		1250	4.23	1.40	3.95	2.32	3.75	3.53	3.57	4.00	3.42	4.87	3.28	5.74	3.15	6.81
		1350	4.62	1.52	4.34	2.50	4.14	3.82	3.96	4.32	3.81	5.25	3.67	6.19	3.54	7.36	3.43	8.30
		1500	5.20	1.69	4.93	2.78	4.72	4.24	4.55	4.80	4.39	5.84	4.26	6.88	4.13	8.17	4.01	9.22
		1600	5.59	1.80	5.32	2.97	5.11	4.52	4.94	5.11	4.78	6.23	4.65	7.34	4.52	8.72	4.40	9.83
		1750	6.18	1.97	5.91	3.24	5.70	4.95	5.52	5.59	5.37	6.81	5.23	8.03	5.10	9.54	4.99	10.75
		1850	6.57	2.08	6.30	3.43	6.09	5.23	5.91	5.91	5.76	7.20	5.62	8.49	5.50	10.08	5.30	11.37
		2000	7.15	2.25	6.88	3.71	6.67	5.65	6.50	6.39	6.35	7.78	6.21	9.18	6.08	10.90	5.96	12.29

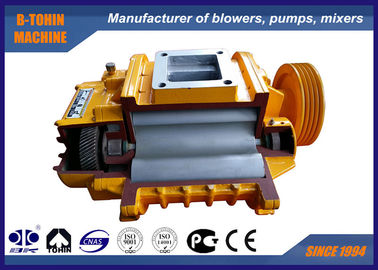

ساختار بدنه اصلی نوتر

هوافشان حرفه ای آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات 0

نه، نه	نام بخش	چه قدر؟	نه، نه	نام بخش	چه قدر؟	نه، نه	نام بخش	چه قدر؟
1	پا زدن	2	9	پوشش سمت چپ	1	17	مخزن روغن	1
2	بولت شش گوشه ای	4	10	پیچ گرد	4	18	تجهیزات	2
3	مهر و موم ضد گرد و غبار	1	11	قفس	1	19	کلید	2
4	چرخ چرخ محرک	1	12	مهر و موم روغن	4	20	آستین محوری	2
5	قرار دادن پای محرک	2	13	پوشش سمت راست	1	21	قرار دادن پای دنده	2
6	چرخدار رانده شده	2	14	بولت	16	22	صفحه ی لاجری	2
7	پوشش گرد و غبار	1	15	نفس بکش	1	23	پد قابل تنظیم	چند تا
8	نوک پستون	2	16	بولت	8	24	مغز مغناطیسی	1

نقشه مونتاژ بسته بادی

هوافشان حرفه ای آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات 1

عرضه استاندارد دامنه

1. شفت خالی

2. دریچه تخلیه

3. دریچه بازکن وافر (نوع باریک)

4. خاموش کننده ورودی (با فیلتر هوا)

5. خاموش کننده تخلیه

6. پايگاه عمومي (با پوشش کمربند)

7. مفصل انعطاف پذیر لاستیکی و شتاب دهنده

8. چرخ چرخ موتور

9. فشار سنج

10کمربند V

11. بولت ها و مغزها و سایر قطعات اتصال

12. موتور الکتریکی سه فاز

ابعاد طرح محصول

هوافشان حرفه ای آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات 2

BKورق ابعاد طرح																	واحد: میلیمتر
نوع	پورت دیا	قدرت موتور	A	ب	C	D	E	F	G	H	K	م	N	0	P	ق	4-M16×h	وزن (در کیلوگرم)
BK4005	۴۰ ((۱٫۵")	1.5 ¥4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BK4007	50 (((2")	1.5555	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BK5003	65 ((2.5")	5.5 ¢75	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	171
		11 ¢15										474	538
BK5006	100 ((4")	5.5 ¢75	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11 ¢15										489	553
		18.5222										534	598
BK5009	100 ((4")	5.5 ¢75	1255	984	110	192	608	204	272	1225	163	325	409	150	230	18	4-M16×300	239
		11 تا 15										428	512
		18.5222										473	557
BK6005	80 (((3")	5.5 ¢75	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	241
		11 تا 15										458	532
		18.5222										493	567
BK6008	125 (((5")	5.5 ¢75	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	290
		11 ¢15										410	495
		18.5222										455	540
		30										495	580
		۳۷۵										560	645
BK6015	150 ((6")	۱۱۲۲	1340	1064	113	222	748	232	364	1460	238	476	573	180	280	24	4-M16×400	380
		30										539	636
		۳۷۵										563	660
BK7006	100 ((4")	11 تا 15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	385
		18.5222										534	608
		30										574	648
		۳۷۵										636	710
BK7011	150 ((6")	11 ¢15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	477
		18.5222										457	550
		30										497	590
		۳۷۵										559	652
BK7018	200 ((8")	11 ¢45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
BK8016S	150 ((6")	30 ¢90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BK8024S	200 ((8")	۲۲٫۹۰	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BK9020S	200 ((8")	30132															4-M16×400
BK9030S	250 (((10")	۳۷۷۹۰	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110 ~ 220										960	1070
BK10027S	300 (((12")	37 تا 90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10 ¢220	2210	1890								960	1070
BK10034S	۳۵۰ ((۱۴))	۷۵۳۱۵	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
ابعاد برای BK12034 و BK12042 به طور خاص ارائه می شود.
استنdآرد acceسلام عبارتند از:خاموش کننده ورودی و خروجی، فشار gauگِي، قاب پايه، چرخ چرخ، موتور چرخ چرخ، be، محافظ کمربندeدریچه ی لیف، دریچه ی چک
وزن بالا فقط برای لوازم جانبی استاندارد است، موتور مستثنی است.
