محل منبع: | چین |
نام تجاری: | BK |
گواهی: | ISO9001/ISO14001/CE |
شماره مدل: | BKW8024 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | صادرات استاندارد مورد چوبی |
زمان تحویل: | 5 تا 20 روز کاری، بستگی به مقدار سفارش و مشخصات دارد |
شرایط پرداخت: | اعتبارات اسنادی T/T |
قابلیت ارائه: | مجموعه 50 در هر ماه |
نام: | Roots Rotary Lobe Blower | تایپ کنید: | نوع ریشه جابجایی مثبت ، سه لوب |
---|---|---|---|
ظرفیت هوا: | 22.74-66.05m3 / min | فشار دیفرانسیل را تخلیه کنید: | 60-80KPA |
قدرت موتور: | 45-132W | تخلیه متولد شد: | DN250 (10 اینچ) |
نوع رانده شده: | موتور محور ، توسط کمربند و قرقره وصل شده است | نوع نصب: | افقی ، عمودی نیز موجود است |
برجسته: | دمنده چرخشی مثبت,دمنده لوب دوار |

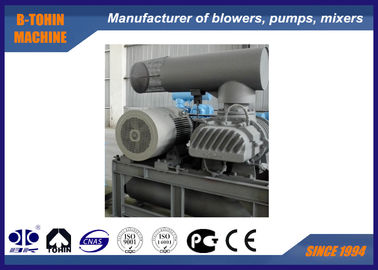

دستگاه پخش کننده لوب روتاری ریخته گری چدنی ، ظرفیت 3600m3 در ساعت دمنده ریشه ریشه
Roots blower is a kind of volumetric blower whose air capacity and revolution have formed a proportion. دمنده ریشه نوعی دمنده حجمی است که ظرفیت هوایی و انقلاب نسبت آن را تشکیل داده است. Each rotation of the three-lobe type blower needs three times of air suction& discharge of two-lobes. هر چرخش دمنده نوع سه لوب به سه بار مکش هوا و تخلیه دو لوب نیاز دارد. Compared to two-lobe type blower, three lobe roots blower have the characteristics of low air pulsation and more stable operation. در مقایسه با دمنده نوع دو لوب ، دمنده ریشه سه لوب دارای ویژگی های پالس هوای کم و عملکرد پایدار است.
It has two lobes on the two parallel bearings. روی دو یاتاقان موازی دو لوب دارد. There are small tiny spaces between lobes, elliptic casing as well as each lobe. بین لوب ها ، پوشش بیضوی و همچنین هر لوب فاصله های کوچکی وجود دارد. he lobes' uniform speed rotation at opposite directions makes the certain quantity air circled by casing and lobes transported form the suction side to the discharge side. چرخش سرعت یکنواخت لوب در جهت های مخالف باعث می شود که مقدار معینی از هوا توسط محفظه چرخانده شود و لوب های منتقل شده از طرف مکش به طرف تخلیه می شوند.
مشخصات فنی
مدل | BKW8024 |
ظرفیت هوا | 22.74-66.05m3/ دقیقه |
فشار دیفرانسیل را تخلیه کنید | 60-80KPA |
سرعت چرخش | 700-1500 دور در دقیقه |
حجم آب خنک کننده | 20 لیتر در دقیقه |
نوع موتور | 45-132KW |
مارک موتور | استاندارد: موتور زیمنس بید یا موتور وان |
نوع نصب | استاندارد: نوع افقی. |
NW دمنده بدون موتور | 1160 کیلوگرم |
اندازه بسته بندی تقریبا | 2.28 * 1.51 * 2.45m (L * W * H) |
امکانات
1. منحنی های روتور برای صرفه جویی در انرژی 15 تا 25٪ بهبود یافته است
دمنده 2.BKW با استفاده از مواد آب بندی لاستیک فلوئور عملکرد آب بندی خوبی دارد.
3. دقت دنده کلاس پنجم است و قسمتهای اصلی برای اطمینان از اجرای صاف ماشین آلات NC هستند.
4. لرزش پایین به دلیل تعادل دقیق دینامیکی.
5- هوای حمل شده تمیز و عاری از روغن یا گرد و غبار است.
ورق پارامتر
مدل | سرعت | ظرفیت ورودی (m3 / min) و توان شافت (KW) | خنک کننده اب | |||||
0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
دور دقیقه | m3 / min | کیلو وات | m3 / min | کیلو وات | m3 / min | کیلو وات | L / min | |
BKW8024 | 700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 |
ساختار بدن اصلی دمنده
جهت جریان آب خنک کننده
طراحی مونتاژ بسته دمنده
عرضه استاندارد دامنه
1. دمنده شافت
2. خاموش کننده ورودی (با فیلتر هوا)
3. صدا خاموش کننده خروجی
4- شیر تسکین یابد
5- دریچه چک
6. مفصل انعطاف پذیر
7. فشار سنج
8. قرقره دمنده و قرقره موتور
9. کمربند V
10. پوشش کمربند
11. پایگاه عمومی
12. موتور
