خنک کننده آب: دمک کننده با فشار 60-100 و ظرفیت 11.92-27.54 m3/min

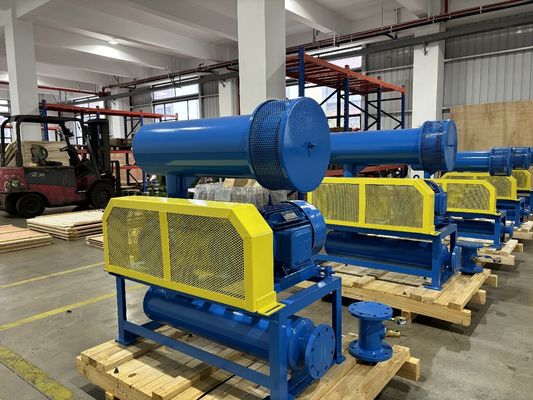

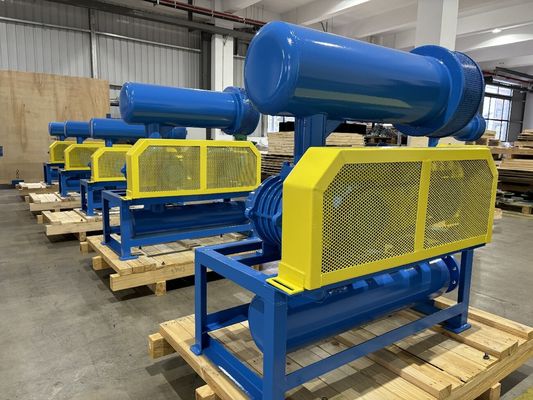

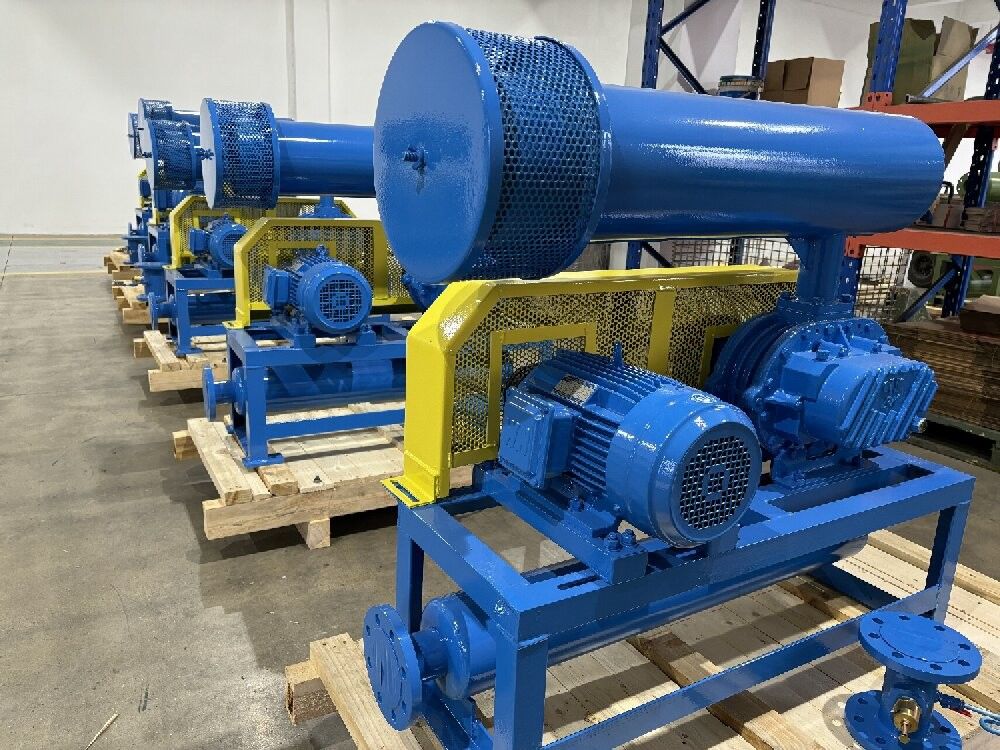

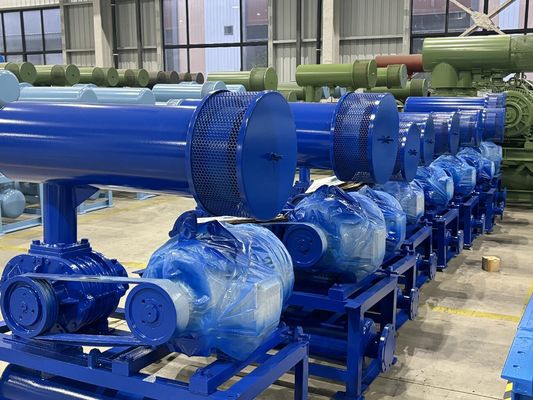

بلوئر روتس سه پره خنک شونده با آب با 60-100 کیلوگرم بر سانتی متر مربع فشار و ظرفیت 11.92-27.54 متر مکعب بر دقیقه

درباره BKW

بلوئر روتس سری BKW بیشتر قطعات را از سری BK به ارث می‌برد، از خنک کننده آب در پوشش یاتاقان استفاده می‌کند که می‌تواند دمای یاتاقان را هنگام کار کاهش داده و طول عمر را افزایش دهد، همچنین قابلیت فشار بیشتری دارد.

مشخصات

پارامترها

شرح قطعات بلوئر

ابعاد طرح کلی محصول

BKWجدول ابعاد طرح کلی                       واحد: میلی متر
نوع
قطر پورت
توان موتور A B C D E F G H K M N 0 P Q 4-M16×h وزن
(کیلوگرم) BKW7011 150(6 اینچ) 11 تا 15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492 18.5 تا 22 457 550 30 497 590 37 تا 45 559 652 لوازم جانبی استاندارد شامل: صدا خفه کن ورودی و خروجی، فشار سنج، پایه، پولی بلوئر، پولی موتور، تسمه، محافظ تسمه، شیر اطمینان، شیر یک طرفه. وزن های بالا فقط برای لوازم جانبی استاندارد است، موتور شامل نمی شود. ابعاد بلوئر که مجهز به موتور ولتاژ بالا است، به طور ویژه ارائه خواهد شد.

اصل کار

بلوئر روتس یک بلوئر حجمی است و مقدار ثابتی هوا را متناسب با سرعت چرخش خود تخلیه می کند. در هر چرخش، دو پره سه بار عمل جذب و تخلیه هوا را انجام می دهند. در مقایسه با بلوئر دو پره، دارای پالس های هوای کمتر، تغییر بار کوچکتر، استحکام بالاتر، نویز و لرزش کمتر است.

دو شفت موازی هر کدام سه پره دارند، تمام پره ها فاصله کمی با یکدیگر و با پوسته داخلی دارند. با هر چرخش پره ها، مقدار مشخصی هوا در ورودی جذب شده و از سطح داخلی پوسته به سمت پورت تخلیه بلوئر منتقل می شود.

دو شفت توسط چرخ دنده های زمان بندی چرخانده می شوند، هیچ تماسی بین پره ها وجود ندارد، بنابراین می توان آن را با سرعت بالا و بدون هیچ گونه روانکاری در داخل چرخاند. این بلوئر دارای مشخصات زیر است: پیکربندی ساده؛ عملکرد روان؛ تثبیت عملکرد خوب. این بلوئر به طور گسترده در صنایع مختلف به کار گرفته شده است.
