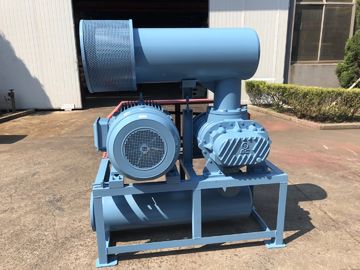

هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر

هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر

  • هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر
هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر
جزئیات محصول:
محل منبع: چین
نام تجاری: BK
گواهی: ISO9001/ISO14001/CE
شماره مدل: BK9030
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiation
جزئیات بسته بندی: جعبه چوبی استاندارد صادرات
زمان تحویل: 5 تا 20 روز کاری بستگی به مقدار سفارش و مشخصات دارد
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 50 ست در ماه
مخاطب
توضیحات محصول جزئیات
تایپ کنید: جابجایی مثبت، نوع ریشه، انتقال هوا ظرفیت هوا: 43.44-122.58m3/min
فشار دیفرانسیل تخلیه: 10-60KPA قدرت موتور: 22-160 کیلو وات
سوراخ تخلیه: DN300 (12 اینچ) نوع خنک کننده: هوا
کاربرد:: هوادهی، شستشوی معکوس، انتقال پنوماتیک، مورد استفاده برای تصفیه آب، سیمان، پاکسازی لوله، نیروگاه و غی مواد اصلی: چدن
برجسته:

نوع دمنده ریشه های خنک کننده هوا

,

نوع دمنده ریشه های سیمانی

,

نوع دمنده ریشه های فشار قوی



دمنده هوا خنک کننده سه لوبی، 22-160 کیلووات، دمنده هوا با ظرفیت بالاتر



دمنده سه تیغه ریشه BK9030 به طور گسترده برای سیستم انتقال پنوماتیک، در بسیاری از صنایع مانند چینی، مصالح ساختمانی، کاغذ سازی، ذوب، برق، نفت، مواد شیمیایی، نساجی، آبزی پروری، تصفیه فاضلاب، مواد غذایی و غیره استفاده می شود.



می تواند با نوع عمودی یا افقی صدا خفه کن مطابقت داشته باشد یا با عایق صدا مطابقت داشته باشد تا بهترین نتیجه کاهش نویز را به دست آورد.





مشخصات فنی:



مدل

BK9030

ظرفیت هوا

43.44-122.58 متر3/ دقیقه

فشار دیفرانسیل تخلیه

10-60KPA

سرعت چرخشی

700-1500 دور در دقیقه

نوع موتور

22KW-160KW

380/400/415/440 ولت، 3 فاز، 50/60 هرتز، موتور فرکانس نیز موجود است

مارک موتور

استاندارد: موتور زیمنس Beide یا Wannan

موتور زیمنس و ABB برای گزینه شما

نوع نصب

استاندارد: نوع افقی.

نوع عمودی برای گزینه شما موجود است

رنگ سفارشی، استاندارد RAL6011

شمال غربی دمنده بدون موتور

1550 کیلوگرم

اندازه بسته بندی تقریبا

2.62*1.78*2.5 متر (طول*عرض*ارتفاع)





امکانات:

1. با مجهز بودن به صدا خفه کن ورودی و خروجی، صدای دمنده کم است.

2. منحنی روتور بهینه شده برای بهبود کارایی دمنده اتخاذ شده است.

3. خروجی هوای تمیز و بدون چربی.

4. تکنولوژی CAD/CAM: روتور پروانه، پوشش، صفحه انتهایی و سایر اجزای کلیدی توسط

پردازش دیجیتال

5. ظاهر خوب: دستگاه از طراحی بهینه، شکل دلپذیر و ساختار فشرده است.





برگه پارامتر

مدل بندر دیا
(MM)
سرعت ظرفیت ورودی (m3/min) و توان شفت (KW)
0.1 کیلوگرم بر سانتی متر مربع 0.2 کیلوگرم بر سانتی متر مربع 0.3 کیلوگرم بر سانتی متر مربع 0.4 کیلوگرم بر سانتی متر مربع
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01 مگاپاسکال 0.02 مگاپاسکال 0.03 مگاپاسکال 0.04 مگاپاسکال
دور در دقیقه m3/min KW m3/min KW m3/min KW m3/min KW
BK9030 300 (12 اینچ) 700 53.08 17.01 49.78 27.48 47.35 37.12 45.26 42.77
850 66.11 20.66 62.81 33.37 60.38 45.07 58.30 51.93
1000 79.15 ساعت 24.30 75.84 39.25 73.41 53.03 71.33 61.10
1150 92.18 27.95 88.88 45.14 86.44 60.98 84.36 70.26
1250 100.87 30.38 97.56 49.07 95.13 66.29 93.05 76.37
1400 113.90 34.02 110.60 54.96 108.16 74.24 106.08 85.53
1500 122.58 36.45 119.28 58.88 116.85 79.54 114.77 91.64



مدل بندر دیا
(MM)
سرعت ظرفیت ورودی (m3/min) و توان شفت (KW)
0.5 کیلوگرم بر سانتی متر مربع 0.6 کیلوگرم بر سانتی متر مربع 0.7 کیلوگرم بر سانتی متر مربع 0.8 کیلوگرم بر سانتی متر مربع
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05 مگاپاسکال 0.06 مگاپاسکال 0.07 مگاپاسکال 0.08 مگاپاسکال
دور در دقیقه m3/min KW m3/min KW m3/min KW m3/min KW
BK9030 300 (12 اینچ) 700 43.44 53.05
850 56.47 64.42
1000 69.50 75.79 67.85 90.49
1150 82.53 87.16 80.88 104.06
1250 91.22 94.74 89.57 113.11
1400 104.25 106.11 102.60 126.68
1500 112.94 113.69 111.29 135.73





ساختار بدنه اصلی دمنده


هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر 0





خیر

نام قطعه

تعداد



خیر

نام قطعه

تعداد



خیر

نام قطعه

تعداد

1

پا زدن

2



9

پوشش انتهای سمت چپ

1



17

مخزن نفت

1

2

پیچ شش گوش

4



10

پین گرد

4



18

دنده

2

3

درز گیر گرد و غبار

1



11

پوشش

1



19

کلید

2

4

پروانه محرک

1



12

مهر و موم نفت

4



20

آستین محوری

2

5

یاتاقان

2



13

پوشش انتهایی سمت راست

1



21

یاتاقان

2

6

پروانه رانده شده

2



14

پیچ

16



22

صفحه بلبرینگ

2

7

فنجان گرد و غبار

1



15

استراحت، تنفس

1



23

پد قابل تنظیم

چندین

8

نوک سینه را چرب کنید

2



16

پیچ

8



24

مهره مغناطیسی

1





نقشه مونتاژ بسته دمنده



هوا خنک کننده سه لوب نوع سیمان دمنده 22-160 کیلووات ظرفیت بالاتر 1





عرضه استاندارد دامنه



1. دمنده شفت برهنه

2. شیر کاهش فشار

3. شیر چک ویفر (نوع باریک)

4. صدا خفه کن ورودی (با فیلتر هوا)

5. صدا خفه کن خروجی

6. پایگاه عمومی (با پوشش کمربند)

7. اتصال لاستیکی انعطاف پذیر و پد ضربه

8. قرقره موتور

9. فشارسنج Y-60

10. تسمه V

11. پیچ و مهره و سایر قطعات اتصال

12. موتور الکتریکی
