محل منبع: | چین |
نام تجاری: | BC |
گواهی: | ISO9001/ISO14001 |
شماره مدل: | BC9020 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | USD 7500-9960 / SET |
جزئیات بسته بندی: | جعبه چوبی استاندارد صادرات |
زمان تحویل: | 5 تا 20 روز کاری بستگی به مقدار سفارش و مشخصات دارد |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 50 ست در ماه |
تایپ کنید: | جابجایی مثبت، نوع ریشه، انتقال هوا | ظرفیت هوا: | 26.99-81.37m3/min |
---|---|---|---|
فشار دیفرانسیل تخلیه: | 10-80KPA | قدرت موتور: | 15-90 کیلووات |
سوراخ تخلیه: | DN250 (10 اینچ) | نوع خنک کننده: | هوا |
کاربرد:: | هوادهی، شستشوی معکوس، انتقال پنوماتیک، مورد استفاده برای تصفیه آب، سیمان، پاکسازی لوله، نیروگاه و غی | مواد اصلی: | چدن |
برجسته: | دمنده لوب چرخشی dn250 roots, دمنده لوب چرخشی ریشه 80kpa, دمنده لوب چرخشی ریشه های خنک کننده هوا,80kpa roots rotary lobe blower,air cooling roots rotary lobe blower |

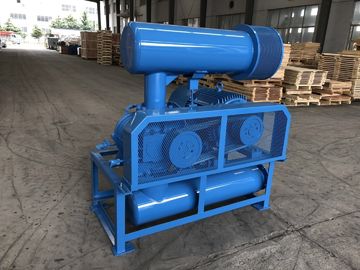

دمنده سه لوبی ریشه DN250، 15-132 کیلووات، دمنده چرخشی خنک کننده هوا 80KPA
دمنده های BC راندمان کامل آدیاباتیک و همچنین راندمان حجمی را بهبود بخشیده اند و هوای فوق العاده ای را ارائه می دهند.
ویژگی های ظرفیت در مقابل فشار
مدل |
BC9020 |
ظرفیت هوا |
26.99-81.37 متر3/ دقیقه |
فشار دیفرانسیل تخلیه |
10-80KPA |
سرعت چرخشی |
700-1500 دور در دقیقه |
نوع موتور |
15KW-132KW 380/400/415/440 ولت، 3 فاز، 50/60 هرتز، موتور فرکانس نیز موجود است |
مارک موتور |
استاندارد: موتور زیمنس Beide یا Wannan موتور زیمنس و ABB برای گزینه شما |
نوع نصب |
استاندارد: نوع افقی. نوع عمودی برای گزینه شما موجود است |
رنگ | سفارشی، استاندارد RAL6011 |
شمال غربی دمنده بدون موتور |
1310 کیلوگرم |
اندازه بسته بندی تقریبا |
2.62*1.78*2.45 متر (طول*عرض*ارتفاع) |
امکانات:
دمنده های سه لوبی 1.BC نیازی به خنک کننده آب در فشار افزایش 80 کیلو پاسکال ندارند.
2. چرخ دنده های مارپیچ برای انتقال بسیار پایدارتر استفاده می شوند.
3. با اتخاذ یک پروفایل خاص از روتور، فاصله بین روتورها را می توان ثابت نگه داشت.
که باعث افزایش راندمان می شود.
4. دقت روتورها به طور کامل با تولید انبوه در ماشین های دقیق NC کنترل می شود.
روتورها تقریباً بدون ارتعاش هستند زیرا در مرحله ساخت به صورت دینامیکی متعادل می شوند
قبلا، پیش از این.
5. چرخ دنده های زمان بندی مارپیچی نه تنها برای افزایش عمر استفاده بلکه برای کاهش صدا نیز استفاده می شوند.
برگه پارامتر
مدل | بندر دیا (MM) |
سرعت | ظرفیت ورودی (m3/min) و توان شفت (KW) | |||||||
0.1 کیلوگرم بر سانتی متر مربع | 0.2 کیلوگرم بر سانتی متر مربع | 0.3 کیلوگرم بر سانتی متر مربع | 0.4 کیلوگرم بر سانتی متر مربع | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | |||||||
دور در دقیقه | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250 (10 اینچ) | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | ساعت 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
مدل | بندر دیا (MM) |
سرعت | ظرفیت ورودی (m3/min) و توان شفت (KW) | |||||||
0.5 کیلوگرم بر سانتی متر مربع | 0.6 کیلوگرم بر سانتی متر مربع | 0.7 کیلوگرم بر سانتی متر مربع | 0.8 کیلوگرم بر سانتی متر مربع | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||
دور در دقیقه | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250 (10 اینچ) | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
ساختار بدنه اصلی دمنده
خیر |
نام قطعه |
تعداد |
|
خیر |
نام قطعه |
تعداد |
|
خیر |
نام قطعه |
تعداد |
1 |
پا زدن |
2 |
|
9 |
پوشش انتهای سمت چپ |
1 |
|
17 |
مخزن نفت |
1 |
2 |
پیچ شش گوش |
4 |
|
10 |
پین گرد |
4 |
|
18 |
دنده |
2 |
3 |
مهر و موم ضد گرد و غبار |
1 |
|
11 |
پوشش |
1 |
|
19 |
کلید |
2 |
4 |
پروانه محرک |
1 |
|
12 |
مهر و موم نفت |
4 |
|
20 |
آستین محوری |
2 |
5 |
یاتاقان |
2 |
|
13 |
پوشش انتهایی سمت راست |
1 |
|
21 |
یاتاقان |
2 |
6 |
پروانه رانده شده |
2 |
|
14 |
پیچ |
16 |
|
22 |
صفحه بلبرینگ |
2 |
7 |
فنجان گرد و غبار |
1 |
|
15 |
استراحت، تنفس |
1 |
|
23 |
پد قابل تنظیم |
چندین |
8 |
نوک سینه را چرب کنید |
2 |
|
16 |
پیچ |
8 |
|
24 |
مهره مغناطیسی |
1 |
نقشه مونتاژ بسته دمنده
عرضه استاندارد دامنه
1. دمنده شفت برهنه
2. شیر کاهش فشار
3. شیر چک ویفر (نوع باریک)
4. صدا خفه کن ورودی (با فیلتر هوا)
5. صدا خفه کن خروجی
6. پایگاه عمومی (با پوشش کمربند)
7. اتصال لاستیکی انعطاف پذیر و پد ضربه
8. قرقره موتور
9. فشارسنج
10. تسمه V
11. پیچ و مهره و سایر قطعات اتصال
12. موتور الکتریکی
