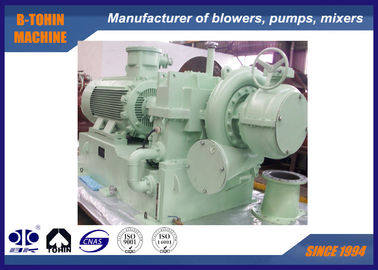

60KPA Single Stage High Speed Centrifugal Blower for large water plant

شماره مدل

GS160-1.6

فشار دیفرانسیل را تخلیه کنید

60KPA

قدرت موتور

220 کیلووات

ظرفیت هوا

160m3 / min

نوع موتور

380/400/415 / 440V ، 3PHASES ، 50 / 60HZ

مارک موتور

استاندارد: موتور زیمنس بید یا موتور وان
موتور زیمنس و ABB برای گزینه شما

1. دستگاه پره راهنمای ورودی

• موقعیت —— در مقابل پروانه دمنده

  ---

• عملکرد —— نه تنها برای تنظیم ظرفیت دمنده در 45 - - 100 but ، بلکه همچنین برای اطمینان از رسیدن دمنده به بالاترین راندمان در محدوده تنظیم خود ، به ویژه هنگامی که پارامترهای عملکرد منحرف از داده های طراحی شده (درجه حرارت پایین یا فشار کم).

  ---

• Adjusting——automatic or manual operation by clicking the touch screen on blower control box. با کلیک کردن روی صفحه نمایش لمسی روی جعبه کنترل دمنده ، عملکرد خودکار یا دستی را تنظیم کنید. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. تحت عملکرد اتوماتیک ، پره راهنمای ورودی پس از دریافت سیگنال 4-20mA DC توسط اپراتور الکتریکی تنظیم می شود ، در حالی که در صورت کار دستی یا شرایط نگهداری ، پره به صورت دستی تنظیم می شود.

2. طراحی حجمی بالغ


عملکرد پنوماتیک قابل اطمینان ، راندمان بالا ، راندمان چند متغیر 85٪.

3. پروانه بهره وری بالا

• منحنی پروانه برای شبیه‌سازی شرایط کار بر روی کامپیوتر ، تکرار شونده انتخاب شده و مناسبتر برای جریان واقعی گاز است.

  ---

• ساخته شده از آلیاژ آلومینیوم هوایی یا فولاد ضد زنگ ، مسیر خم شده به عقب خم شده (کوچکترین زاویه شیب آن از 6 درجه) ، سطح صاف و ماشینکاری شده.

4- ساختار جعبه دنده پله ای و تحمل قابلیت اطمینان بالا



• جعبه دنده از ساختار شکاف افقی برخوردار است ، از یک محفظه حجمی که به محفظه پایین وصل شده و از قسمت بالایی جدا شده است ، که از طریق آن زمان لازم برای تخلیه پوشش جعبه کوتاه می شود.

• ---

  شفت پر سرعت فن آوری دیسک فشار قوی ، راندمان بالا و از دست دادن مکانیکی كم را كه با تماس خط تأیید می شود ، اتخاذ می كند.
• بلبرینگ (جابجایی) برای تجهیزات دنده بزرگ ، بلبرینگ کج برای دنده های پر سرعت تصویب شده است.

  ---

• The shaft of blower and gear is made of heat-treated forging steel and proper grinded. شافت دمنده و چرخ دنده از جنس استنلس استیل حرارتی و آسیاب مناسب ساخته شده است. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. هر سرعت بحرانی افقی در حدود 15 ± از سرعت عادی است و سرعت رزونانس چرخش در محدوده 10 ± از سرعت در حال اجرا است ، تمام قطعات چرخش متعادل است.

  ---

• چرخ دنده از نوع مارپیچ Parallel Axis با دنده كوچك و شافت چرخان است.

• ---

  ساخته شده از فولاد آلیاژی فورج شدن سطح و دقیقاً خرد شده ، شاخص خدمات دنده حداقل 1.8 است.

5- رانندگی دنده با دقت بالا

• چرخ دنده از درجه با کیفیت بالاتر به تصویب رسید

  ---

• درجه دنده دقیق در ISO 532 4 ISO ISO1328 تثبیت شده است

  ---

• درجه دقیق می تواند به 3 برسد.
• درجه دقیق برابر با استاندارد AGMA یا DIN

6. اتصال بین پروانه و شافت پر سرعت

• نوع اتصال کلید انتهایی مستقیم (پین) و شافت مثلثی را قبول کنید

  ---

• بیشترین توان انتقال آن به 3000 کیلو وات می رسد.

  ---

• راحت در مونتاژ و جداسازی قطعات بدون آسیب به قطعات

7. مهر و موم های با کارایی بالا

• The material of seals is alloy of soft texture. جنس مهر و موم ها آلیاژ بافت نرم است. (spiral seal adopted) (مهر مارپیچ اتخاذ شده)

  ---

• عملکرد قابل اعتماد ، عمر طولانی

  ---

• مشکلی برای نشت وجود ندارد

  ---

• هزینه کم مورد نیاز برای تعمیر و نگهداری ، مناسب در جایگزینی

  ---

• مصرف انرژی بدون اصطکاک کاهش یافته است
