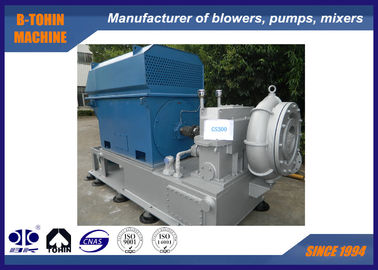

Arero metal impeller Single Stage Centrifugal Blowers , Wastewater blower

Arero metal impeller Single Stage Centrifugal Blowers , Wastewater blower

  • Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower
  • Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower
جزئیات محصول:
Place of Origin: China
نام تجاری: BK
گواهی: ISO9001/ISO14001
Model Number: GS300-1.65
پرداخت:
Minimum Order Quantity: 1 set
قیمت: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
مخاطب
توضیحات محصول جزئیات
ظرفیت هوا: 300m3 / min فشار دیفرانسیل را تخلیه کنید: 65KPA
قدرت موتور: 450 کیلو وات تخلیه متولد شد: DN400 (14 اینچ)
نوع خنک کننده: اب نوع رانده شده: جفت
برجسته:

high speed centrifugal blower,industrial fans blowers

,

industrial fans blowers


پروانه گریز از مرکز تک مرحله ای ، 15000m3 در ساعت ، 75 کیلووات ، پروانه فلزی Arero



درباره GS
Single-speed High-speed centrifugal blower is the new product which designed by B-Tohin Machine. دمنده گریز از مرکز تک سرعته محصول جدیدی است که توسط ماشین B-Tohin طراحی شده است. The pneumatic performance and structural design of the series of products has reached the advanced level عملکرد پنوماتیک و طراحی ساختاری سری محصولات به سطح پیشرفته رسیده است
محصولات مشابه در داخل و خارج از کشور. دمنده ها به طور گسترده در تصفیه آب فاضلاب ، متالورژی ،
روان سازی دیگ بخار سیال در گردش در نیروگاه ها ، سولفور شدن گازهای خروجی ، داروخانه ،
تقویت کننده گاز و غیره.



مشخصات فنی


شماره مدل

GS300-1.65

فشار دیفرانسیل را تخلیه کنید

65KPA

قدرت موتور

450KW

ظرفیت هوا

300m3 / min

نوع موتور

380/400/415 / 440V / 6KV / 10KV، 3PHASES، 50 / 60HZ

مارک موتور

استاندارد: موتور زیمنس بید یا موتور وان
موتور زیمنس و ABB برای گزینه شما





برنامه های کاربردی

a. آ. For Cement industry: cement conveying blower,ventilating, etc. برای صنعت سیمان: انتقال سیمان ، تهویه و غیره
b. ب For Sewage Treatment System: aeration blower, back-washing blower, etc. برای سیستم تصفیه فاضلاب: دمنده هوادهی ، دمنده پشت شستشو و غیره
c. ج For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. برای انتقال پنوماتیک: به انتقال مواد پودری مانند آرد ، سیمان ، شن ، دانه و غیره.
d. د For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. برای جمع آوری گرد و غبار ، تمیز کردن گرد و غبار ، تهویه در برخی کارخانه ها ، بیمارستان ها ، ساختمان ها و غیره.
e. ه For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. برای نیروگاه برق: انتقال گاز ، افزایش اکسیژن ، تهویه ، تمیز کردن گرد و غبار و غیره




فناوری کلیدی


1. دستگاه پره راهنمای ورودی

  • موقعیت —— در مقابل پروانه دمنده
  • عملکرد —— نه تنها برای تنظیم ظرفیت دمنده در 45 - - 100 but ، بلکه همچنین برای اطمینان از رسیدن دمنده به بالاترین راندمان در محدوده تنظیم خود ، به ویژه هنگامی که پارامترهای عملکرد منحرف از داده های طراحی شده (درجه حرارت پایین یا فشار کم).
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. با کلیک کردن روی صفحه نمایش لمسی روی جعبه کنترل دمنده ، عملکرد خودکار یا دستی را تنظیم کنید. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. تحت عملکرد اتوماتیک ، پره راهنمای ورودی پس از دریافت سیگنال 4-20mA DC توسط اپراتور الکتریکی تنظیم می شود ، در حالی که در صورت کار دستی یا شرایط نگهداری ، پره به صورت دستی تنظیم می شود.
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 0

2. طراحی حجمی بالغ




عملکرد پنوماتیک قابل اطمینان ، راندمان بالا ، راندمان چند متغیر 85٪.

Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 1

3. پروانه بهره وری بالا

  • منحنی پروانه برای شبیه‌سازی شرایط کار بر روی کامپیوتر ، تکرار شونده انتخاب شده و مناسبتر برای جریان واقعی گاز است.
  • ساخته شده از آلیاژ آلومینیوم هوایی یا فولاد ضد زنگ ، مسیر خم شده به عقب خم شده (کوچکترین زاویه شیب آن از 6 درجه) ، سطح صاف و ماشینکاری شده.
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 2

4- ساختار جعبه دنده پله ای و تحمل قابلیت اطمینان بالا



  • جعبه دنده از ساختار شکاف افقی برخوردار است ، از یک محفظه حجمی که به محفظه پایین وصل شده و از قسمت بالایی جدا شده است ، که از طریق آن زمان لازم برای تخلیه پوشش جعبه کوتاه می شود.

  • شفت پر سرعت فن آوری دیسک فشار قوی ، راندمان بالا و از دست دادن مکانیکی كم را كه با تماس خط تأیید می شود ، اتخاذ می كند.
  • بلبرینگ (جابجایی) برای تجهیزات دنده بزرگ ، بلبرینگ کج برای دنده های پر سرعت تصویب شده است.
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. شافت دمنده و چرخ دنده از جنس استنلس استیل حرارتی و آسیاب مناسب ساخته شده است. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. هر سرعت بحرانی افقی در حدود 15 ± از سرعت عادی است و سرعت رزونانس چرخش در محدوده 10 ± از سرعت در حال اجرا است ، تمام قطعات چرخش متعادل است.
  • چرخ دنده از نوع مارپیچ Parallel Axis با دنده كوچك و شافت چرخان است.

  • ساخته شده از فولاد آلیاژی فورج شدن سطح و دقیقاً خرد شده ، شاخص خدمات دنده حداقل 1.8 است.
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 3

5- رانندگی دنده با دقت بالا

  • چرخ دنده از درجه با کیفیت بالاتر به تصویب رسید
  • درجه دنده دقیق در ISO 532 4 ISO ISO1328 تثبیت شده است
  • درجه دقیق می تواند به 3 برسد.
  • درجه دقیق برابر با استاندارد AGMA یا DIN
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 4

6. اتصال بین پروانه و شافت پر سرعت

  • نوع اتصال کلید انتهایی مستقیم (پین) و شافت مثلثی را قبول کنید
  • بیشترین توان انتقال آن به 3000 کیلو وات می رسد.
  • راحت در مونتاژ و جداسازی قطعات بدون آسیب به قطعات
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 5

7. مهر و موم های با کارایی بالا

  • The material of seals is alloy of soft texture. جنس مهر و موم ها آلیاژ بافت نرم است. (spiral seal adopted) (مهر مارپیچ اتخاذ شده)
  • عملکرد قابل اعتماد ، عمر طولانی
  • مشکلی برای نشت وجود ندارد
  • هزینه کم مورد نیاز برای تعمیر و نگهداری ، مناسب در جایگزینی
  • مصرف انرژی بدون اصطکاک کاهش یافته است





نتیجه عملیات

  • قابل توجه ترین ویژگی دمنده GS ، راندمان انرژی است.

از اول مارس 2009 ، کار آزمایشی یک دمنده (مدل: GS160) در کارخانه تصفیه فاضلاب Qiting را آغاز کرده ایم.



در مقایسه با دو دمنده ریشه هر یک از ظرفیتهای 80m3 / min و توان موتور 132kW که قبل از آن کار می کردید ، هرماه 30000 RMB پس از استفاده از GS Single-stage منفجر با سرعت بالا و با سرعت بالا صرفه جویی می شود ، اگرچه در عملکرد کامل نیست.

  • ایمن تر و راحت تر

کنترل کامل اتوماتیک با هر خرابی ثبت شده ، راحت تر برای اپراتور

  • نویز پایین

Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 6Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 7




طراحی مونتاژ بسته دمنده
Arero metal  impeller Single Stage Centrifugal Blowers , Wastewater blower 8

عرضه استاندارد دامنه

1. دمنده بدن اصلی
2. پره راهنمای ورودی
3. صدا خفه کن ورودی
4- مفصل انعطاف پذیر از جنس استنلس استیل
5. جعبه دنده با سرعت بالا
7. دریچه تخلیه
8- شیر را بررسی کنید
9. قاب پایه
10. سیستم روانکاری
11. جعبه کنترل PLC
12. موتور
