محل منبع: | چین |
نام تجاری: | BK |
گواهی: | ISO9001/ISO14001 |
شماره مدل: | YU-EG200 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | صادرات استاندارد مورد چوبی |
زمان تحویل: | 15 تا 30 روز کاری، بستگی به میزان سفارش و مشخصات دارد |
قابلیت ارائه: | مجموعه 20 در هر ماه |
ظرفیت: | 20.64-45.47m3 / min | فشار دیفرانسیل را تخلیه کنید: | 10-70KPA |
---|---|---|---|
اندازه مته: | DN200 (8 ") | نوع خنک کننده: | اب |
نوع اتصال: | کمربند رانده می شود | کمربند و قرقره: | بیوگاز ، گازهای زاید ، انتقال مواد منفجره |
برجسته: | دودکش گاز طبیعی,ریشه دنده لوب روتاری |

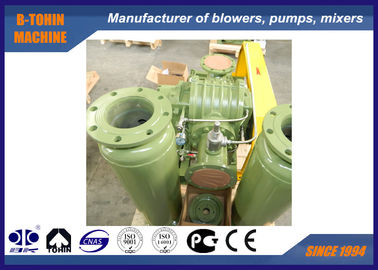

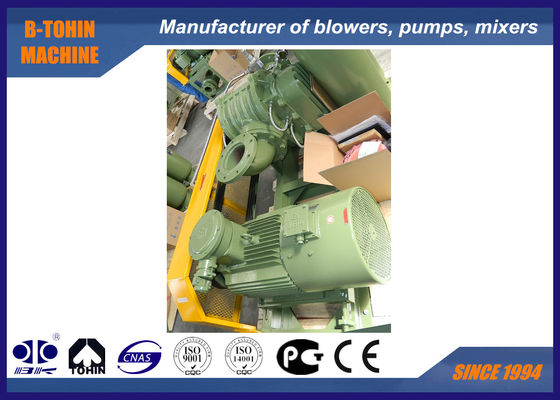

دمنده بیوگاز روتاری ، دمنده گاز و گاز قابل اشتعال ، دمنده گاز نوع ریشه
درباره YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. از زمان تأسیس ، B-Tohin فن آوری و تجهیزات پیشرفته وارد کرده است ، و محصولات جدید را به طور مداوم توسعه می دهد. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. براساس تجربه چندین ساله در صنعت دمنده ریشه ، B-Tohin محصول جدیدی تولید کرد: دمنده YU-EG Roots ، که دارای پوشش ضد خوردگی PTFE در قسمتهای بیش از حد فعلی آن است. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. برای تحویل گازهای ویژه مانند گازهای زیستی ، گاز اسید ، گازهای قلیایی و سایر گازهای زاید قابل استفاده است.
مشخصات فنی
مدل |
YU-EG200 |
ظرفیت هوا |
20.64-45.47m3/ دقیقه |
فشار دیفرانسیل را تخلیه کنید |
10-70KPA |
سرعت چرخش |
850-1400 دور در دقیقه |
حجم آب خنک کننده |
20 لیتر در دقیقه |
نوع موتور |
15-75KW 380/400/415 / 440V، 3PHASES، 50 / 60HZ، موتور نوع ضد انفجار |
مارک موتور |
استاندارد: موتور زیمنس بید یا موتور وان موتور زیمنس و ABB برای گزینه شما |
نوع نصب |
استاندارد: نوع عمودی |
NW دمنده بدون موتور |
850 کیلوگرم |
اندازه بسته بندی تقریبا |
2.15 * 1.6 * 1.7m (طول * عرض * ارتفاع) |
ورق پارامتر
مدل |
پورت دیا (میلی متر) |
ظرفیت ورودی (m3 / min) و توان شافت (kW) تحت فشارهای مختلف |
خنک کننده اب |
||||||||
سرعت دور دقیقه |
0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3 / min | کیلو وات | m3 / min | کیلو وات | m3 / min | کیلو وات | m3 / min | کیلو وات | ||||
YU-EG 200 |
200 (8 ") | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | |||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 |
مدل |
پورت دیا (میلی متر) |
ظرفیت ورودی (m3 / min) و توان شافت (kW) تحت فشارهای مختلف |
خنک کننده اب |
||||||||
سرعت دور دقیقه |
0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3 / min | کیلو وات | m3 / min | کیلو وات | m3 / min | کیلو وات | m3 / min | کیلو وات | ||||
YU-EG 200 |
200 (8 ") | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | |||||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 |
لیست مواد
نه |
نام قسمت |
کمیت |
مواد |
|
نه |
نام قسمت |
کمیت |
مواد |
1 |
سیلندر |
1 |
HT200 |
|
17 |
سوراخ پین رولپلاک |
4 |
|
2 |
صفحه انتهای درایو |
1 |
HT200 |
|
18 |
صفحه انتهایی دنده |
1 |
HT200 |
3 |
سیستم خنک کننده |
|
|
|
19 |
پرتاب کننده گریس |
2 |
45 # |
4 |
نوک پستان را چرب کنید |
4 |
فلز مس |
|
20 |
مهره گرد |
2 |
45 # |
5 |
مهر و موم گاز |
8 |
PTFE |
|
21 |
مهر و موم نفت |
2 |
FPM |
6 |
مهر و موم نفت |
4 |
FPM |
|
22 |
واشر |
2 |
FPM |
7 |
پروانه درایو |
1 |
QT500 |
|
23 |
چرخ دنده داخلی |
2 |
20CrMnTi |
8 |
واشر |
8 |
FPM |
|
24 |
مهره گیره |
2 |
45 # |
9 |
مهر و موم نفت |
1 |
FPM |
|
25 |
یقه راست |
2 |
45 # |
10 |
یاتاقان |
2 |
GCr15 |
|
26 |
پوشش مخزن روغن |
1 |
HT200 |
11 |
کلید |
1 |
45 # |
|
27 |
سنج سطح روغن |
1 |
رزین |
12 |
پوشش پروانه درایو |
1 |
45 # |
|
28 |
بهار پروانه |
2 |
65 میلیون |
13 |
حلقه پرش |
2 |
65 میلیون |
|
29 |
واشر را متوقف کنید |
2 |
Q235 |
14 |
پروانه رانده شده |
|
QT500 |
|
30 |
پلاگین مغناطیس |
1 |
|
15 |
پوشش پروانه رانده شده |
1 |
45 # |
|
31 |
یاتاقان |
2 |
GCr15 |
16 |
واشر |
2 |
FPM |
|
32 |
آستین شافت |
4 |
45 # |
طراحی مونتاژ بسته دمنده
عرضه استاندارد دامنه
1. دمنده شافت
2. شیر خلاء فشار فشار
3. دریچه چک
4. صدا خفه کن ورودی فولاد ضد زنگ (با فیلتر)
5. صدا خاموش کننده تخلیه استیل
6. پایگاه عمومی (با پوشش کمربند)
7. استیل ضد زنگ اتصال انعطاف پذیر و پد شوک
8. قرقره
9. فشار سنج
10. کمربند
11. پیچ و مهره و سایر قسمت های اتصال
12. موتور
